製品概要
機能と利点
- AutoShutdown中の消費電流は1µA
- +2.7V~+3.6Vの単一電源動作
- 28ピンSSOPまたはワイドSOパッケージ
- EIA/TIA-232EおよびEIA/TIA-562の全規格に適合
- マウス駆動能力保証
- 低コスト、表面実装の外付部品
- データレート:235kbps保証、LapLink®とコンパチブル
- +5Vロジックとコンパチブル
- コンプリメンタリレシーバ出力は常にアクティブ
- フロースルーのピン配置
製品概要

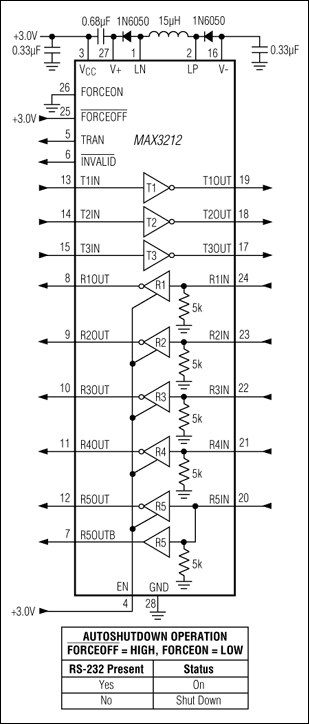

MAX3212は、マキシムが新しく導入した独自のAutoShutdownモードにより、消費電流を1µAまで低減させます。MAX3212は、RS-232ドライバ3個とRS-232レシーバ5個を備えており、+2.7V~+3.6V駆動のEIA/TIA-232EおよびV.28/V.24シリアルインタフェース用に設計されています。全動作範囲で真のRS-232レベルが維持されます。235kbpsのデータレートが保証され、パーソナルコンピュータとの通信用の汎用ソフトとコンパチブルです。
マキシムの新しいAutoShutdown機能により、消費電流は1µAまで低減されています。MAX3212では、レシーバ入力で有効な信号レベルが検出されていない時は、内部電源とドライバがシャットダウンするようになっています。これはRS-232ケーブルの接続が外れた場合、あるいは接続されている周辺機器のトランスミッタがオフになった場合に起こります。任意のRS-232レシーバ入力で有効なレベルが検出されれば、システムは再びオンになります。このため、既存のソフトウェアに変更を加えずに電力を節約できます。
第二の電源管理機能として、RS-232の接続が有効であってもアクティブでない時には、自動的にシャットダウンするようになっています。この場合、レシーバに入るRS-232レベルが長時間変化しない時に、遷移検出器がシャットダウンを促します。
レシーバ出力にはスリーステートドライバが装備されているため、異なるインタフェース規格の複数のレシーバをUARTでOR配線することができます。MAX3212は28ピンSOおよびSSOPパッケージで提供されています。
アプリケーション
- バッテリ駆動アプリケーション
- 機器
- ノートブックおよびパームトップコンピュータ
- 周辺機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
RS-232トランシーバの進化11/22/2010
-
Determining Clock Accuracy Requirements for UART Communications8/7/2003
-
New RS-232 ICs Feature 1µA Supply Current, ±15kV ESD Protection, and 3V Operation8/16/2002
-
Selecting and using RS-232 Interface Parts for Your Power Supply Voltages1/1/2001
-
RS-232 Features Explained1/1/2001
-
バイポーラ電圧を出力するシリアルデータインタフェースチップ7/9/1998
