MAX31912
製造中超低電力、産業用、オクタル(8回路)、デジタル入力トランスレータ/シリアライザ
業界最低電力、産業用デジタル入力シリアライザ
- 製品モデル
- 2
- 1Ku当たりの価格
- 価格は未定
製品情報
- 超低電力および超低発熱
- 低自己消費電流：1.6mA (typ)
- 高精度で安定した入力電流リミッタ：0.5mA～6mAで調整可能
- スイッチ電流リミッタを備えた特別(特許出願中)の超低電力モード
- エネルギーレスのフィールド側LEDドライバ
- 高集積化によってBOM数、基板サイズ、およびシステムコストを削減
- 8つの高電圧入力チャネル(36V、max)
- SPIインタフェースによる8対1シリアライズ機能内蔵
- 5Vレギュレータ内蔵
- 過熱インジケータ内蔵
- デュアルフィールド電源電圧モニタ内蔵
- 選択可能なデバウンスフィルタ内蔵：0～3ms
- 産業環境用の堅牢な機能と性能
- マルチピットCRCコードの生成と送信によってエラー検出とデータ送信の信頼性向上
- すべてのフィールド入力端子で高いESD耐性
- 業界標準の入力タイプに対応
- IEC 61131-2入力タイプ1、2、および3用に設定可能
- 柔軟な電源性能によって5V、12V、24Vおよびそれ以上の電圧システムに使用可能
- 広い動作フィールド電源範囲：7V～36V
- 5V電源を使用してロジック側から給電可能

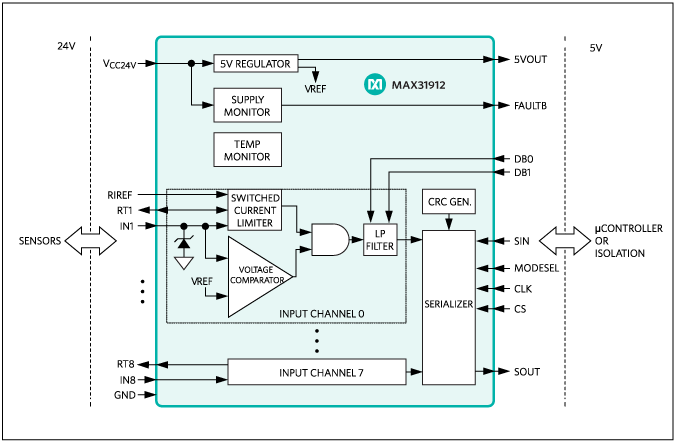

産業用インタフェースシリアライザのMAX31912は、産業、プロセス、およびビルオートメーションで使用されるセンサーおよびスイッチの24Vデジタル出力から、マイクロコントローラが必要とする5V CMOS互換信号への変換、調整、およびシリアライズを行います。プログラマブルロジックコントローラ(PLC)デジタル入力モジュールのフロントエンドインタフェース回路を提供します。このデバイスは、電流制限、ローパスフィルタ、およびチャネルシリアライズ機能を内蔵しています。入力電流制限によって、従来のディスクリート部品による抵抗分圧器の実装と比較して、フィールド電圧ソースから消費される電力の大幅な低減が可能になります。選択可能な内蔵ローパスフィルタによって、アプリケーションに基づく柔軟なセンサー出力のデバウンスおよびフィルタ処理が可能です。内蔵のシリアライズ機能によって、絶縁に使用するフォトカプラの数を大幅に削減することができます。このデバイスシリアライザはスタック可能のため、任意の数の入力チャネルをシリアライズして単一のSPI対応ポートを介して出力することができます。これによって、入力チャネルの数に関係なく、必要なフォトカプラの数がわずか3つに減少します。高周波ノイズおよび高速電気的過渡に関する堅牢性を高めるために、マルチビットCRCコードが生成され8ビットのデータごとにSPIポートを介して送信されます。内蔵の5V電圧レギュレータを使用して、外付けフォトカプラ、デジタルアイソレータ、またはその他の外部5V回路に給電することができます。フィールド側LEDドライバは8つの入力からの電流を再利用して、電流や電力の消費を追加することなく視覚的な入力状態の表示を提供します。
MAX31912は、特許出願中の回路技術を使用して、入力電流制限のみでは不可能な、さらなる省電力化を実現します。
低コストアプリケーション向けに、マキシム・インテグレーテッドはこのデバイスのピンコンパチブルバージョンであるMAX31913を提供しています。MAX31913には、MAX31912に内蔵されている特許出願中の電流スイッチング回路が内蔵されていません。
アプリケーション
- PLC用デジタル入力モジュール
- 産業用、ビルディング、およびプロセスオートメーション
- モータ制御
