MAX3186

±15kV ESD保護、EMC適合、230kbps、RS-232シリアルポート、モデム用

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

9 1, 1996 ellipse 日本語

MAX3186: ±15kV ESD保護、EMC適合、230kbps、RS-232シリアルポート、モデム用 Data Sheet (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 151.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.99
特長
  • ESD保護を強化：
    • ±15kV—ヒューマンモデル
    • ±8kV—IEC 1000-4-2、接触放電
    • ±15kV—IEC 1000-4-2、エアギャップ放電
  • ESD発生中もラッチアップなし
  • パッケージ：20ピンSSOPまたはSO
  • データレート：230kbps保証
  • ピン配置：フロースルー型
  • 完全DCEシリアルポート
製品概要
show more Icon

MAX3186は、ヨーロッパ共同体の厳しい静電放電(ESD)規格に適合するように設計された完全DCE RS-232シリアルポートです。全てのトランスミッタ出力およびレシーバ入力は、IEC 1000-4-2エアギャップ放電モデルで±15kV、IEC 1000-4-2接触放電モデルで±8kV、ヒューマンモデルで±15kVまでのESD保護付となっています。

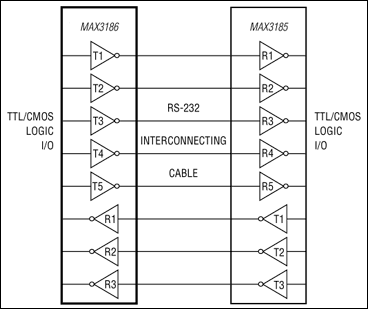

MAX3186は、RS-232トランスミッタ5個とRS-232レシーバ3個を備えており、チャージポンプがないため、モデムアプリケーション向けとなっています。MAX3186は230kbpsまでのデータレートを保証しているため、パソコン用の汎用通信ソフトウェアとコンパチブルです。消費電流は、IDDおよびISSがそれぞれ300µA以下、ICCが1mA以下です。

MAX3186は、SOおよび省スペースの小型SSOPパッケージで供給されています。

アプリケーション

  • IEC 1000-4-2準拠機器
  • 機器
  • ISDNモデム
  • モデム
Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$2.99
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX3186

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

3

PDF Vector

PDF

更新 09/01/1996
English

MAX3186: ±15kV ESD-Protected, EMC Compliant, 230kbps RS-232 Serial Port for Modems Data Sheet (Rev.0)

PDFファイルを開く

redirect
86.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 01/01/1900
中国語

MAX3186: ±15kV ESD保护、符合EMC标准、230kbps RS-232串口，适用于调制解调器 Data Sheet

PDFファイルを開く

redirect
86.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 09/01/1996
日本語

MAX3186: ±15kV ESD保護、EMC適合、230kbps、RS-232シリアルポート、モデム用 Data Sheet (Rev.0)

PDFファイルを開く

redirect
151.00K
download

PDFをダウンロード

技術記事

1

PDF Vector

HTML

更新 01/01/2001
English
Selecting and using RS-232 Interface Parts for Your Power Supply Voltages redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX3186CAP+ 20-SSOP-5.3_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX3186CAP+T 20-SSOP-5.3_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX3186EAP+ 20-SSOP-5.3_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX3186EAP+T 20-SSOP-5.3_MM external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
