MAX31856

高精度熱電対-デジタルコンバータ、線形化内蔵

すべて表示 showmore-icon

内蔵の自動冷接点補償および線形化補正によって熱電対設計を簡素化

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.98
特長
  • 高精度の熱電対温度読み値を提供
    • 8つの熱電対タイプに対する自動リニアライゼーション補正を内蔵
    • 熱電対のフルスケールおよびリニアリティ誤差:±0.15% (max、-20℃~+85℃)
    • 熱電対の温度分解能:19ビット(0.0078125℃)
  • 冷接点補償の内蔵によってシステムの部品数を最小化
    • 冷接点精度:±0.7℃ (max、-20℃~+85℃)
  • ±45Vの入力保護によって堅牢なシステム性能を提供
  • システム障害管理および問題解決を簡素化
    • 熱電対のオープン検出
    • 過熱および過冷フォルト検出
  • 50Hz/60Hzノイズ除去フィルタ処理によってシステム性能を向上
  • 14ピンTSSOPパッケージ
製品概要
show more Icon

MAX31856は、冷接点補償を実行し、あらゆるタイプの熱電対からの信号をデジタル化します。出力データの形式は摂氏(℃)です。このコンバータは、温度の分解能が0.0078125℃のため、最高+1800℃および最低-210℃ (熱電対タイプによる)の読み値が可能で、熱電対電圧の測定精度は±0.15%です。熱電対入力は、最大±45Vの過電圧状態に対して保護されています。

数種類の熱電対タイプ(K、J、N、R、S、T、E、およびB)に対するリニアリティ補正データが、ルックアップテーブル(LUT)に保存されています。50Hzおよび60Hzのライン周波数フィルタ処理および熱電対フォルト検出を内蔵しています。SPI対応インタフェースによって、熱電対タイプの選択と、変換およびフォルト検出プロセスの設定が可能です。

アプリケーション

  • 産業用機器
  • 産業用オーブン、炉、および環境チャンバ
  • 温度コントローラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.98

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX31856MUD+
  • HTML
  • HTML
MAX31856MUD+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

ASSEMBLY

MAX31856MUD+

製造中

MAX31856MUD+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

arrow down

ASSEMBLY

MAX31856MUD+

製造中

MAX31856MUD+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

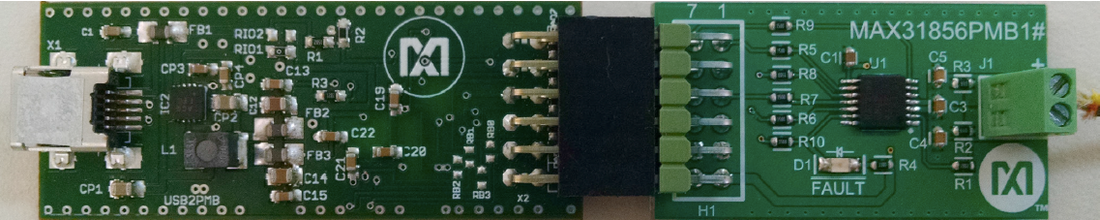

MAX31856EVSYS
