製品概要
機能と利点
- MEMS発振子を内蔵した超高精度RTCによって全計時機能を完全に管理
- 秒、分、時間、曜日、日、月、年、および世紀を含む完全なクロックカレンダー機能(うるう年補正は2199年まで有効)
- 計時精度:±5ppm (日差±0.432秒、-40℃~+85℃)
- 2つの時刻アラーム
- 温度補償された設定可能な方形波出力
- 補正なしの設定可能なクロック出力
- 電源障害時に自動的にバックアップバッテリまたはスーパーキャパシタに切り替え
- デジタル温度センサーの精度:±3℃
- 電源電圧:+1.6V~+5.5V
- RAM:64バイト(ユーザーデータ保存用)
- 簡素なシリアルインタフェースによってほとんどのマイクロコントローラと接続可能
- I2Cインタフェース
- バッテリバックアップ入力によって継続的な計時を実現
- 低電力動作によってバッテリバックアップ稼働時間を延長
- 動作温度範囲:-40℃~+85℃
- 8ピンWLPパッケージ(2.1mm × 2.3mm)
- 8ピンTDFNパッケージ(4mm × 3mm)
- Underwriters Laboratories® (UL)認定
製品概要

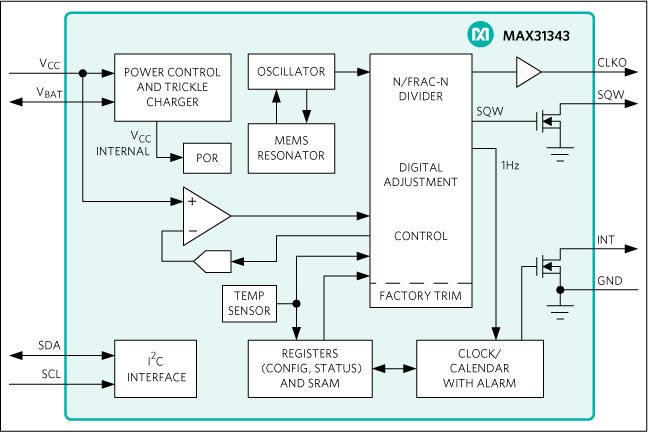

MAX31343は低コスト、超高精度、I2Cリアルタイムクロック(RTC)です。このデバイスはバッテリ入力を備え、デバイスへの主電源が遮断された場合も高精度の計時を維持します。MEMS (Micro Electro Mechanical Systems)発振子の内蔵によってデバイスの長期的精度が向上し、システムに外付け水晶は不要です。MAX31343は8ピンWLPおよびTDFNパッケージで提供されます。
このRTCは、秒、分、時間、曜日、日、月、年、および世紀の情報を管理します。月の最後の日付は、2199年までのうるう年の補正を含めて、31日より少ない月について自動的に調整されます。クロックは、24時間形式で動作します。その他の特長として、2つの設定可能な時刻アラーム、割込み出力、補正なしの設定可能なクロック出力、および温度補償された設定可能な方形波出力があります。アドレスおよびデータは、I2C双方向バスを介してシリアル転送されます。電圧リファレンスおよびコンパレータ回路は、VCCの状態を監視して電源障害を検出し、必要に応じて自動的にバックアップ電源に切り替えます。詳細については、フルデータシートの「標準アプリケーション回路」を参照してください。
アプリケーション
- アクションカメラ
- 通信
- ハンドヘルド計器
- 産業用
- パワーメータ
- ウェアラブル
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

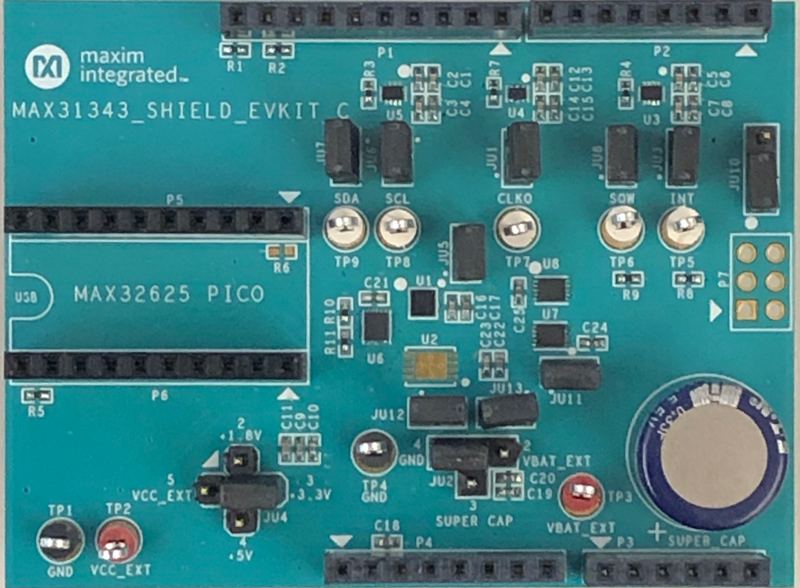

評価キット (1)
参考資料
-
MAX31343 Reliability Data1/12/2023PDF105K
-
UG-7407: RTC Device Driver User Guide1/28/2022PDF1M
-
UG-7256: MAX31343 Shield Software User Guidece8/13/2020PDF423K
