製品概要
機能と利点
- SPI/MICROWIREまたはI2Cマイクロプロセッサバスと非同期インタフェース(RS-485、RS-232、またはIrDASMなど)間をブリッジ
- SIRおよびMIR対応IrDAエンコーダ/デコーダ
- ラインノイズ表示によってデータリンクの完全性を確保
- 128ワードのディープバッファおよび自動制御機能によってマイクロコントローラ上のアクティビティをオフロード可能
- アクティブローRTS_/アクティブローCTS_フロー自動制御
- XON/XOFFソフトウェアフロー自動制御
- 9ビットマルチドロップモードデータフィルタリング
- 特殊文字検出
- GPIOベースの文字検出
- GPIOに接続された2つのタイマー
- 20mAの駆動能力を備えた8つのフレキシブルなGPIO
- 基板スペースを節約
- TQFNパッケージ(5mm x 5mm)
- 2つのUARTを1つのパッケージに封止
- 高速データレートによって全インタフェース規格でシステムの柔軟性を最大化
- データレート：24Mbps (max)
- 高分解能の設定可能なボーレート
- SPIクロックレート：26MHz (max)
- ファーストモードプラスI2C：1MHz (max)
- PLLおよび分周器内蔵
- 電源管理制御機能によってポータブルアプリケーションの消費電力を最小限に抑制
- 電源範囲：1.71V～3.6V
- シャットダウンおよびオートスリープモード
- シャットダウン電流：1µA
- コントローラおよびトランシーバインタフェース上のロジックレベル変換によってシステム互換性を確保
- MAX3107、MAX3108、およびMAX148301とレジスタ互換
製品概要

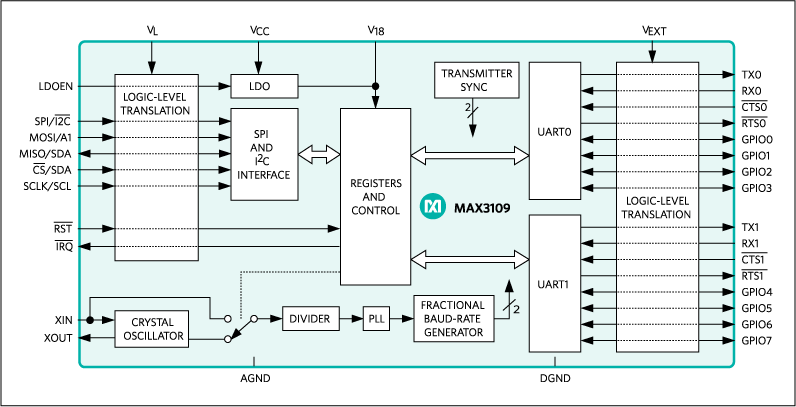

高度なデュアル汎用非同期レシーバ-トランスミッタ(UART)のMAX3109は、128ワードの受信/送信ファーストイン/ファーストアウト(FIFO)と高速SPIまたはI²Cコントローラインタフェースを備えています。2xおよび4xレートモードによって、最大24Mbpsのデータレートが可能です。位相ロックループ(PLL)とフラクショナルボーレートジェネレータによって、ボーレートのプログラミングとリファレンスクロックの選択を高いレベルの柔軟性を持って行うことができます。
トランシーバおよびコントローラインタフェース上の独立したロジックレベルトランスレーションによって、異なる電源電圧で動作するマイクロコントローラ、FPGA、およびトランシーバと容易にインタフェースすることができます。
選択可能なFIFO割込みのトリガによる自動的なハードウェアおよびソフトウェアフロー制御は、ホストコントローラから低レベルのアクティビティを解放します。設定可能なセットアップおよびホールド時間による自動ハーフデュプレックストランシーバ制御によって、MAX3109はPROFIBUS-DPなどのハイスピードアプリケーションで使用することができます。128ワードFIFOは、高度なFIFO制御を備えており、ホストプロセッサのデータフロー管理を軽減します。
MAX3109は、32ピンTQFNパッケージ(5mm x 5mm)で提供され、-40℃～+85℃の拡張温度範囲での動作が保証されています。
アプリケーション
- 車載インフォテインメントシステム
- ハンドヘルド機器
- HVACまたはビル制御
- 医療用システム
- POS (Point of Sale)システム
- パワーメータ
- プログラマブルロジックコントローラ(PLC)
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX3109 Reliability Data1/12/2023PDF93K
-
Interfacing to the MAX3108 UART3/27/2012
