MAX3108A
低シャットダウン電流SPI/I²C UART、128ワードFIFO内蔵、WLPパッケージ
業界最小SPI/I²C UARTでシステムの柔軟性を向上
製品の詳細
- ボーレート：24Mbps (max)
- シャットダウン電流：1µA
- 電源範囲：1.71V～3.6V
- 高分解能のプログラマブルボーレート
- SPIクロックレート：26MHz (max)
- ファーストモードプラスI²C：1MHz (max)
- アクティブローRTSおよびアクティブローCTSハードウェアフロー自動制御
- ソフトウェアフローの自動制御(XON/XOFF)
- 特殊文字検出
- 9ビットマルチドロップモードデータフィルタリング
- SIRおよびMIR対応IrDASMエンコーダ/デコーダ
- コントローラおよびトランシーバインタフェース上の柔軟なロジックレベル
- 4つのフレキシブルなGPIO
- ラインノイズ表示
- シャットダウンおよびオートスリープモード
- PLLおよび分周器内蔵
- MAX3107、MAX3109、およびMAX14830とコンパチブルなレジスタ
- 25ピン、ウェハレベルパッケージ(WLP) (2.1mm x 2.1mm)

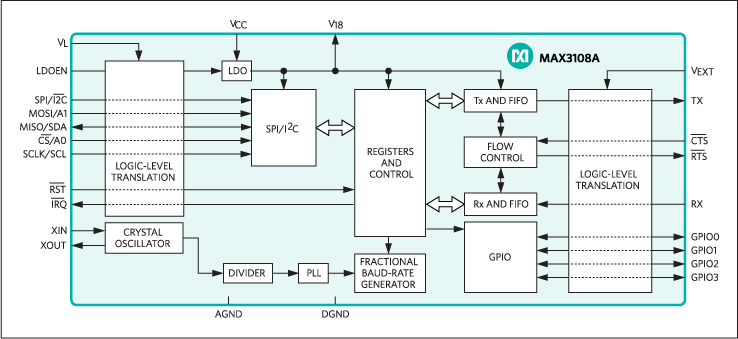

各128ワードの受信および送信FIFO内蔵の小型汎用非同期レシーバトランスミッタ(UART)のMAX3108Aは、シリアルI²CまたはSPIコントローラインタフェースを介して制御されます。オートスリープとシャットダウンモードによって、非アクティブ状態での消費電力を低減することができます。500µA (max)の低消費電流、1µAのシャットダウン電流、および小型25ピン、ウェハレベルパッケージ(WLP) (2.1mm x 2.1mm)によって、MAX3108Aは低電力のポータブル機器に最適です。MAX3108Aは1.71V～3.6Vの低い電源電圧で動作します。
最大24Mbpsのボーレートによって、MAX3108Aは今日の高速データレートアプリケーションに最適です。位相ロックループ(PLL)、プリディバイダ、およびフラクショナルボーレートジェネレータによって、高分解能のボーレートプログラミングが可能となり、リファレンスクロック周波数へのボーレートの依存性が最小限に抑えられます。
入力、出力、または割込み入力として、4つのGPIOを使用することができます。これらのGPIOは、出力として設定された場合、オープンドレイン出力としてプログラムすることがすることが可能で、最大20mAの電流シンクが可能です。
MAX3108Aはポータブルおよびハンドヘルド機器に最適で、25ピン、ウェハレベルパッケージ(WLP) (2.1mm x 2.1mm、0.4mmピッチ)で提供され、-40℃～+85℃の拡張温度範囲での動作が保証されています。
アプリケーション
- 低電力ハンドヘルドデバイス
- 医療用システム
- モバイルインターネットデバイス
- POSシステム
- ポータブル通信機器
