製品概要
機能と利点
- ボーレート：24Mbps (max)
- PLLおよび分周器内蔵
- 電源範囲：1.71V～3.6V
- 高分解能のプログラマブルボーレート
- SPIのクロックレート：26MHz (max)
- ファーストモードプラスI²C：1MHz (max)
- アクティブローRTSおよびアクティブローCTSハードウェアフロー自動制御
- ソフトウェアフローの自動制御(XON/XOFF)
- 特殊文字検出
- 9ビットマルチドロップモードデータフィルタリング
- SIRおよびMIR対応IrDASMエンコーダ/デコーダ
- コントローラおよびトランシーバインタフェース上の柔軟なロジックレベル
- 4つのフレキシブルなGPIO
- ラインノイズ表示
- シャットダウンおよびオートスリープモード
- 低VCCシャットダウン電流：35µA (max)
- MAX3107にコンパチブルなレジスタ
- 小型25ピンWLPパッケージ(2.1mm × 2.1mm)
製品概要

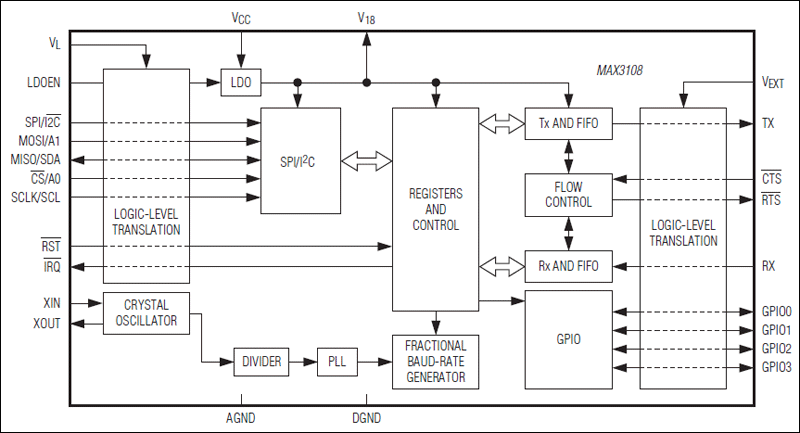

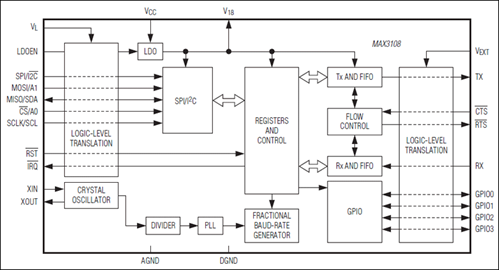

各128ワードの受信および送信FIFO内蔵のスモールフォームファクタ汎用非同期レシーバトランスミッタ(UART)のMAX3108は、シリアルI²CまたはSPIコントローラインタフェースを介して制御されます。オートスリープとシャットダウンモードによって、非アクティブ状態での消費電力を低減することができます。500µA (max)の低消費電流と小型25ピンWLPパッケージ(2.1mm x 2.1mm)によって、MAX3108は低電力のポータブル機器に最適です。MAX3108は、1.71V～3.6Vの低い電源電圧で動作します。
最大24Mbpsのボーレートによって、MAX3108は今日の高速データレートアプリケーションに最適です。位相ロックループ(PLL)、プリディバイダ、およびフラクショナルボーレートジェネレータによって、高分解能のボーレートプログラミングが可能となり、リファレンスクロック周波数へのボーレートの依存性が最小限に抑えられます。
入力、出力、または割込み入力として、4つのGPIOを使用することができます。これらのGPIOは、出力として設定された場合、オープンドレイン出力としてプログラムすることが可能で、最大20mAの電流のシンクが可能です。
MAX3108は、ポータブルおよびハンドへルド機器に最適で、25ピンWLPパッケージ(2.1mm x 2.1mm、0.4mmピッチ)で提供され、-40℃～+85℃の拡張温度範囲が保証されています。
アプリケーション
- 低電力ハンドヘルドデバイス
- 医療用システム
- モバイルインターネットデバイス
- POSシステム
- ポータブル通信機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
