MAX3013

製造中

+1.2V～+3.6V、0.1µA、100Mbps、8チャネルレベルトランスレータ

基板スペースを50%削減する、100Mbps、オクタル(8回路)、双方向、ロジックレベルトランスレータ

データシート (Rev. 2)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 保証データレート：100Mbps
  • 双方向レベル変換
  • 最低VL動作電圧：+1.2V
  • 超低消費電流：0.1µA (シャットダウン時)
  • 低自己消費電流：0.1µA
  • UCSP、QFN、およびTSSOPパッケージ

8チャネルレベルトランスレータのMAX3013は、マルチ電圧システムにおいて100Mbpsのデータ転送を可能とするのに必要なレベルシフトを行います。外部から印加する電圧VCCとVLが、このデバイスのいずれかの側のロジックレベルを設定します。デバイスのVL側のロジック信号はデバイスのVCC側により電圧の高いロジック信号として現れ、また逆にVCC側のロジック信号はVL側により電圧の低いロジック信号としても現れます。

MAX3013は、EN入力を備えており、この入力がロジックローのとき両側の入出力がすべてトライステートになり、VCCとVLの消費電流が0.1µAに減少します。この製品は、1.8V以上のVLに対して100Mbpsの保証データレートで動作します。

MAX3013は、+1.65V～+3.6VのVCC電圧、および+1.2V～(VCC - 0.4V)のVL電圧で動作可能であるため、低電圧ASIC/PLDと高電圧システムの間のデータ転送に最適です。MAX3013は、5 x 4 UCSP™、20ピン5mm x 5mmのQFN、および20ピンTSSOPの各パッケージで提供されます。

アプリケーション

  • 携帯電話
  • 全地球測位システム(GPS)
  • 低電圧ASICレベル変換
  • ポータブル通信機器
  • ポータブルPOSシステム
  • SPI™およびMICROWIRE™レベル変換
  • テレコム機器
MAX3013
+1.2V～+3.6V、0.1µA、100Mbps、8チャネルレベルトランスレータ

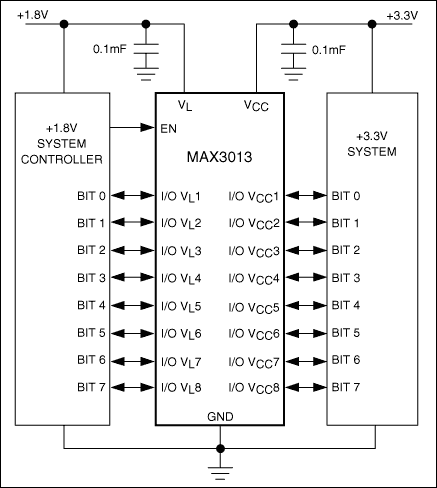

MAX3013：標準動作回路
