MAX30002

製造中

超低電力、シングルチャネル集積型生体インピーダンス(BioZ) AFE

超低電力、小型パッケージ、シングルチャネル集積型生体インピーダンス(BioZ) AFE、フィットネスおよび医療アプリケーション用

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高分解能データコンバータを備えたBioZ AFE
    • 17ビットのENOBと1.1µVP-Pのノイズ(BioZ)
  • 広い90mVP-PのACダイナミックレンジによって、モーション/ダイレクト電極ヒットが存在する場合の飽和を防止
  • 競合ソリューションと比べてバッテリ寿命を延長
    • 158µW (電源電圧1.1V時)
  • リードオン割込み機能によって、有効なリード状態が検出されるまでµCをディープスリープモードに維持することが可能
    • リードオン検出電流：0.63µA (typ)
  • 高精度によってより生理学的なデータ抽出が可能
  • 8ワードFIFOによって、256msの間MCUをパワーダウン状態にしたままで完全なデータ収集が可能
  • 高速SPIインタフェース
  • シャットダウン電流：0.58µA (typ)

MAX30002は、ウェアラブルアプリケーション用の完全な生体インピーダンス(BioZ)、アナログフロントエンド(AFE)ソリューションです。このデバイスは、医療およびフィットネスアプリケーション用に高性能を提供し、超低電力によって長いバッテリ寿命を実現します。MAX30002は、呼吸測定が可能な単一の生体インピーダンスチャネルです。

生体インピーダンスチャネルはESD保護、EMIフィルタ、内蔵リードバイアス、DCリードオフ検出、スタンバイモード時の超低電力リードオン検出、および内蔵セルフテスト用に設定可能な抵抗性負荷を備えています。ソフト起動シーケンスによって、大きい過渡が電極に流入しないことを確保します。このチャネルは、高い入力インピーダンス、低ノイズ、高CMRR、可変利得、各種ローパス/ハイパスフィルタオプション、および高分解能アナログ-デジタルコンバータも備えています。生体インピーダンスチャネルは設定可能な電流ドライブを内蔵し、一般的な電極との組み合わせで動作し、2または4電極測定が可能な柔軟性を備えています。また、このチャネルはACリードオフ検出も備えています。

MAX30002は28ピンTQFNおよび30ピンウェハレベルパッケージ(WLP)で提供され、0℃～+70℃の民生用温度範囲で動作します。

アプリケーション

  • インピーダンスベースの心拍数検出
  • 呼吸および水分量モニタ
  • 入院患者/外来患者監視用シングルリードワイヤレスパッチ
MAX30002
超低電力、シングルチャネル集積型生体インピーダンス(BioZ) AFE

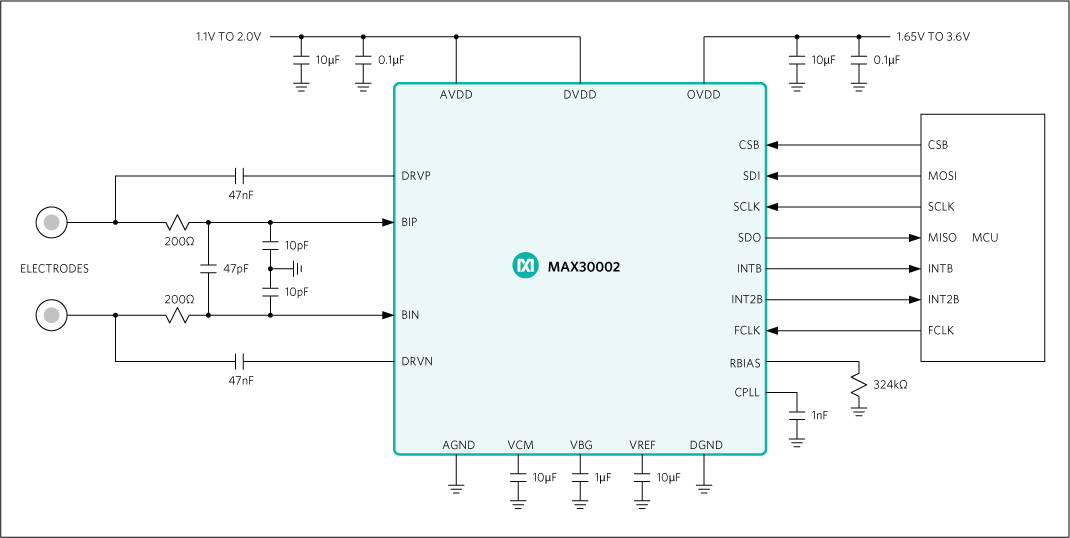

MAX30002：標準アプリケーション回路
