MAX2982

インダストリアル用ブロードバンド電力線モデム

すべて表示 showmore-icon

業界初、車載/産業用グレード、電力線モデム

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
特長
  • シングルチップ電力線ネットワークトランシーバ
  • HomePlug 1.0準拠
  • 動作温度範囲:-40℃~+105℃
  • 温度センサー内蔵
  • データレート:最大14Mbps
  • 500kbpsで-2dB SNR性能を提供する低レート適応(LORA)動作オプション
  • 周波数帯域:4.49MHz~20.7MHz
  • フレキシブルなMAC/PHY
    • フィールドでアップグレード可能なTFTPを使ったファームウェア
    • 帯域幅およびノッチング能力を備えたスペクトル整形
    • プログラマブルなプリアンブル
    • 128kB内部SRAM
  • 高度ナローバンド干渉除去回路
  • 84キャリア、OFDMベースPHY
    • 自動チャネル適応
    • FEC (フォワードエラー訂正)
    • DQPSK、DBPSK変調
    • -1dB SNRの高度ROBOモード
  • 大型ブリッジ表:最大512アドレス
  • セキュア通信用、キー管理を備えた56ビットDES暗号化
  • 通信インタフェース内蔵
    • UART
    • 10/100イーサネット
    • MII/RMII
    • 高速同期FIFO
  • AEC-Q100-REV-G車載グレード認定
製品概要
show more Icon

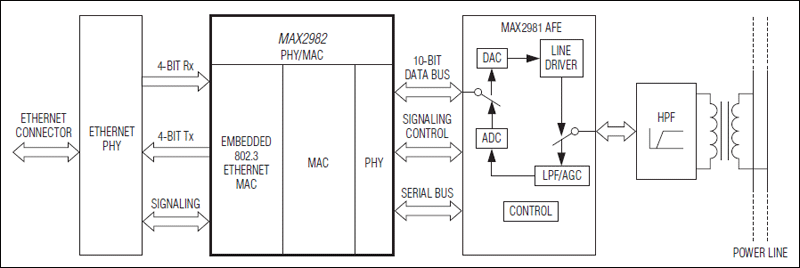

電力線トランシーバMAX2982は最新CMOS設計技術を使って、最高レベルの性能、柔軟性、および動作温度範囲を低コストで提供しています。この高集積設計はメディアアクセス制御(MAC)および物理(PHY)層をシングルデバイスに組み合わせています。デジタルベースバンドMAX2982とその対となるデバイスであるラインドライバ内蔵アナログフロントエンド(AFE)のMAX2981はHomePlug® 1.0 Powerline Alliance Specificationに完全準拠する完全な高速電力線通信ソリューションを提供します。

MAX2982は、産業環境に高信頼性ブロードバンド通信を提供します。PHY層は、84キャリアOFDM変調エンジンとフォワードエラー訂正(FEC)ブロックから成ります。OFDMエンジンは、4つの動作モード、DBPSK、DQPSK (1/2レートFEC)、DQPSK (3/4レートFEC)、およびROBOの1つで信号を変調可能です。MAX2982は-1dBのSNR性能を堅牢な動作モードであるROBOモードで実現し、過酷な産業ライン条件での通信を維持します。さらに、高度のナローバンド干渉除去回路は妨害信号に対する耐性を提供します。

MAX2982は、ARM946E-Sマイクロプロセッサを集積化することで柔軟性を増し、機能性向上、世界の規制準拠、およびテスト容易性の改善を可能にします。スペクトル整形、およびノッチングプロファイルのオプションによって、比類のないレベルのフレキシビリティをシステム設計に与えます。加えて、MAX2982は自動チャネル適応と干渉除去の特長を備えているため、際だった性能が保証されます。プライバシーはキー管理のハードマクロのDES暗号化によって提供されます。

MAX2982は、IEEE® 802.3規格MII (Media Independent Interface)、RMII (Reduced Media Independent Interface)、マイクロコントローラへの直接インタフェースをサポートする同期FIFO、10/100イーサネットMACに対応しています。これらのインタフェースおよび規格の準拠によって、監視および制御ネットワークの構成が容易になります。応答時間が早く、温度センサーが内蔵されているので、MAX2982は、電力線のリアルタイム制御の優れたソリューションになります。MAX2982は、-40℃~+105℃の温度範囲で動作し、128ピンの鉛フリーLQFPパッケージで提供されています。

アプリケーション

  • 共有同軸/銅線上ブロードバンド
  • ビルオートメーション
  • 産業用オートメーション
  • モータ制御
  • 遠隔監視および制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX2982GCD/V+
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 29, 2021

- 2218A

ASSEMBLY

MAX2982GCD/V+

最終販売

10 22, 2013

- 1349

ELECTRICAL DATASHEET

MAX2982GCD/V+

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 29, 2021

- 2218A

arrow down

ASSEMBLY

MAX2982GCD/V+

最終販売

10 22, 2013

- 1349

arrow down

ELECTRICAL DATASHEET

MAX2982GCD/V+

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX2982EVKIT

MAX2982の評価キット

zoom

MAX2982EVKIT

MAX2982の評価キット

MAX2982の評価キット

製品の詳細

産業用ブロードバンドPLCモデムのMAX2982/MAX2981の評価キット。MAX2982EVKITは、2つのシングルボードPLCモデムを備えています。

アプリケーション

  • ビルオートメーション
  • エネルギー管理
  • 産業用オートメーション
  • 産業用LAN
  • モータ制御
  • 遠隔監視
