MAX2750AUA

製造中

2.4GHzモノリシック電圧制御発振器

MAX2750の自動車用温度範囲バージョン

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 保証周波数チューニング範囲:2370MHz~2470MHz
  • タンク回路内蔵
  • 内部整合された出力バッファアンプ
  • 低電流シャットダウンモード
  • 電源電圧範囲:+2.7V~+5.5V
  • 小型8ピンµMAXパッケージ
  • 温度範囲:-40℃~+125℃

MAX2750AUAは、完全機能型の電圧制御発振器(VCO)で、2370MHz~2470MHzの周波数範囲で使用するように設計されています。このICは、小型8ピンµMAX®パッケージに、完全集積化発振器と出力バッファを組み合わせています。

タンク回路のインダクタとバラクタエレメントがチップに集積され、このデバイスのアプリケーションが非常に簡単になります。必要な外付け部品は、少数個の電源供給用のバイバスコンデンサのみです。このICはVCO調整電圧入力およびVCOバッファ出力にじかに接続することができます。チューニング電圧入力範囲は、+0.4V~+2.4Vで、発振器の周波数チューニング範囲は、保証されたリミット値を提供するように出荷時に調整されています。出力信号は、アンプ段によってバッファされ(内部で50Ωに整合)、より高い出力パワーを供給することができるため、このデバイスは負荷インピーダンス変動に強くなっています。

MAX2750AUAは、+2.7V~+5.5Vの電源電圧範囲で動作します。発振器の電源電圧は内部でレギュレートされるためVCO用の外部LDOレギュレータが不要となります。また、このICは、ディジタル制御のシャットダウンモードも備え、高度な電源管理の実現が可能になります。シャットダウン時、供給電流は2µA未満に低減します。

アプリケーション

  • 2.4GHz ISMバンド

MAX2750AUA
2.4GHzモノリシック電圧制御発振器

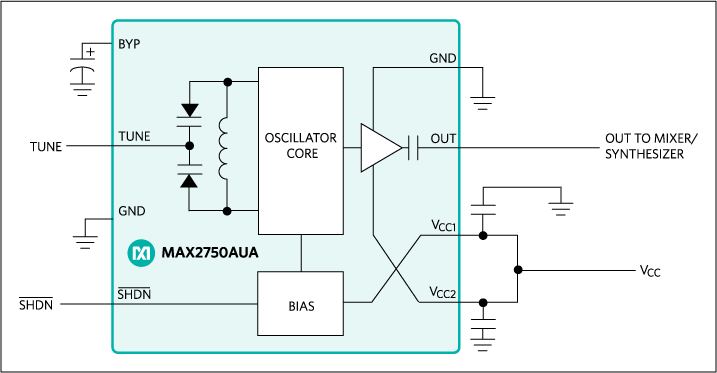

MAX2750AUA:標準動作回路
