MAX26239

製造中

4.5V～36V、6A昇降圧コンバータ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 厳しい品質要件と信頼性要件に対応
    • 4.5V～36Vの動作入力電圧範囲により、幅広い入力条件での動作が可能
    • 最大42Vの入力トランジェントに対応可能
    • ENピン互換（最大42V）
    • 入力電流制限（代表値）：8.2A/10A
    • 固定および調整可能な出力電圧オプション
    • 温度範囲：-40°C～+125°C
  • 熱特性が改善された高集積パッケージにより部品表コストと基板スペースを削減
    • FET Hブリッジ・アーキテクチャを内蔵
    • スイッチング周波数オプション：2.1MHz/400kHz
    • フェーズ・ロック・ループ（PLL）周波数同期
    • 熱強化型22ピンFC2QFNパッケージ
  • 低静止電流により厳しい電流要件にも適合
    • スダンバイ・モード時静止電流：95μA
    • 最大シャットダウン電流：10μA
  • スイッチング周波数でのEMI放射を低減
    • スペクトラム拡散機能のイネーブル／ディスエーブルをSPSピンで制御
  • 保護機能によりシステムの信頼性を向上
    • 電源低電圧ロックアウトおよび過熱に対する保護
    • 出力PGOODインジケータ、過電圧、短絡に対する保護機能

MAX26239/MAX26240は、Hブリッジ・スイッチを内蔵した小型の同期整流式昇降圧コンバータです。これらのICは固定の出力レギュレーション電圧を生成できるほか、出力レギュレーション電圧より高い、低い、または等しい入力電圧から3V～20Vの範囲で外部調整可能な出力電圧を提供できます。これらのICには、8.2Aおよび10A（代表値）の入力電流制限オプションが備わっており、入出力電圧比と動作周波数に応じて最大6Aの連続負荷電流をサポートできます。また、4.5V～36Vの広い入力電圧範囲で動作します。

MAX26239/MAX26240には2つのスイッチング周波数オプション（2.1MHzと400kHz）があります。スイッチング周波数を最高の2.1MHzに設定すると、小型の外付け部品が使用可能になり、出力リップルを抑えて、AM帯域の干渉も防止できます。一方、スイッチング周波数を400kHzにした場合は、効率が高まり、消費電力の問題を軽減できます。SYNC入力では、超低静止電流でのスキップ・モード、強制固定周波数PWM動作、外部クロックへの同期という3つの動作モードを使用できます。これらのICはスペクトラム拡散周波数変調を備えており、EMI干渉を最小限に抑えることができます。

MAX26239/MAX26240は、パワーOK（POK）インジケータ、低電圧ロックアウト、過電圧保護、サイクル単位の電流制限、サーマル・シャットダウンの機能を搭載しています。これらのICは、小型（4.25mm x 4.25mm x 0.75mm）の22ピンFC2QFNパッケージで提供されます。

アプリケーション

  • ポイントオブロード電源
  • 12V/24V産業用アプリケーション
  • 通信、サーバー、ネットワーク機器
MAX26239
4.5V～36V、6A昇降圧コンバータ

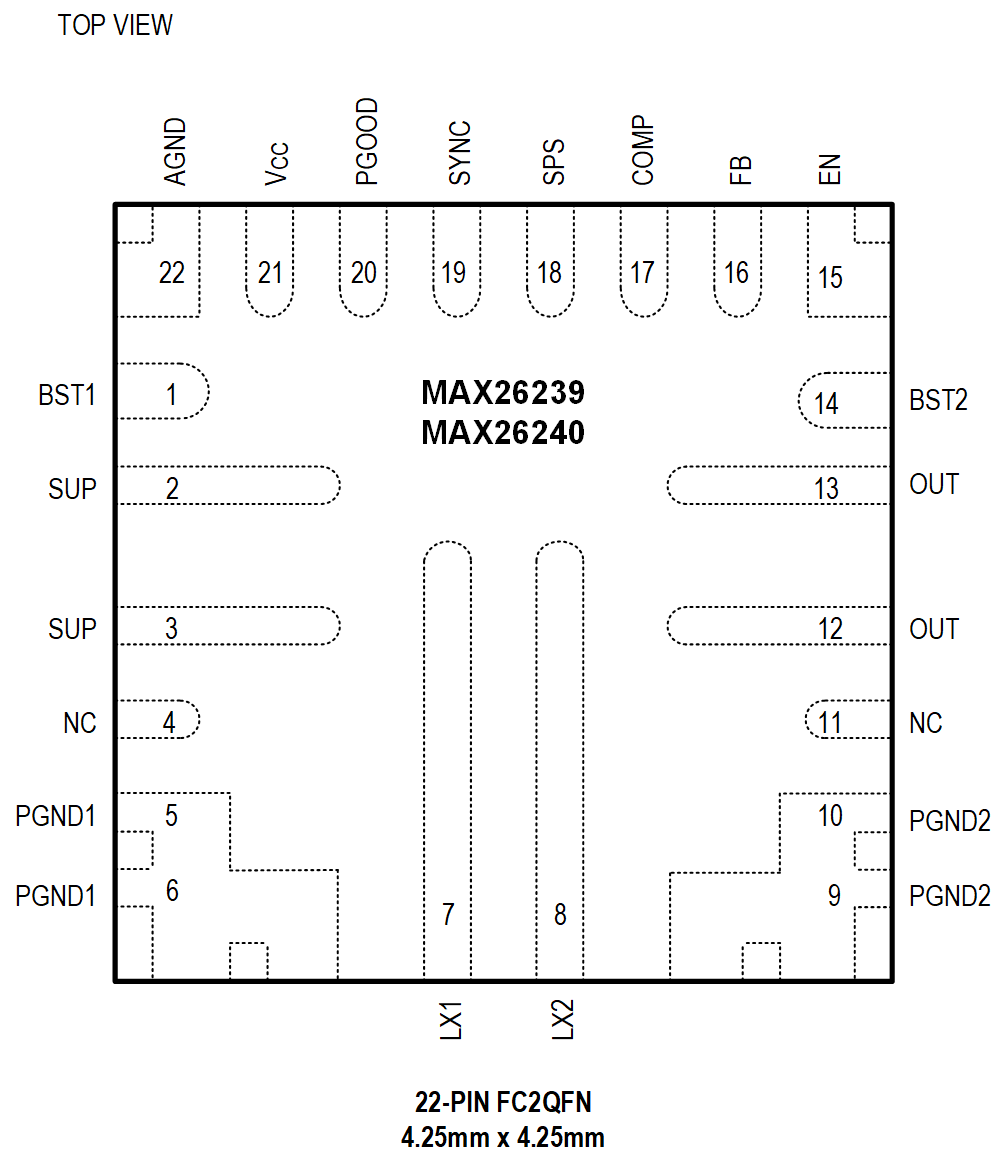

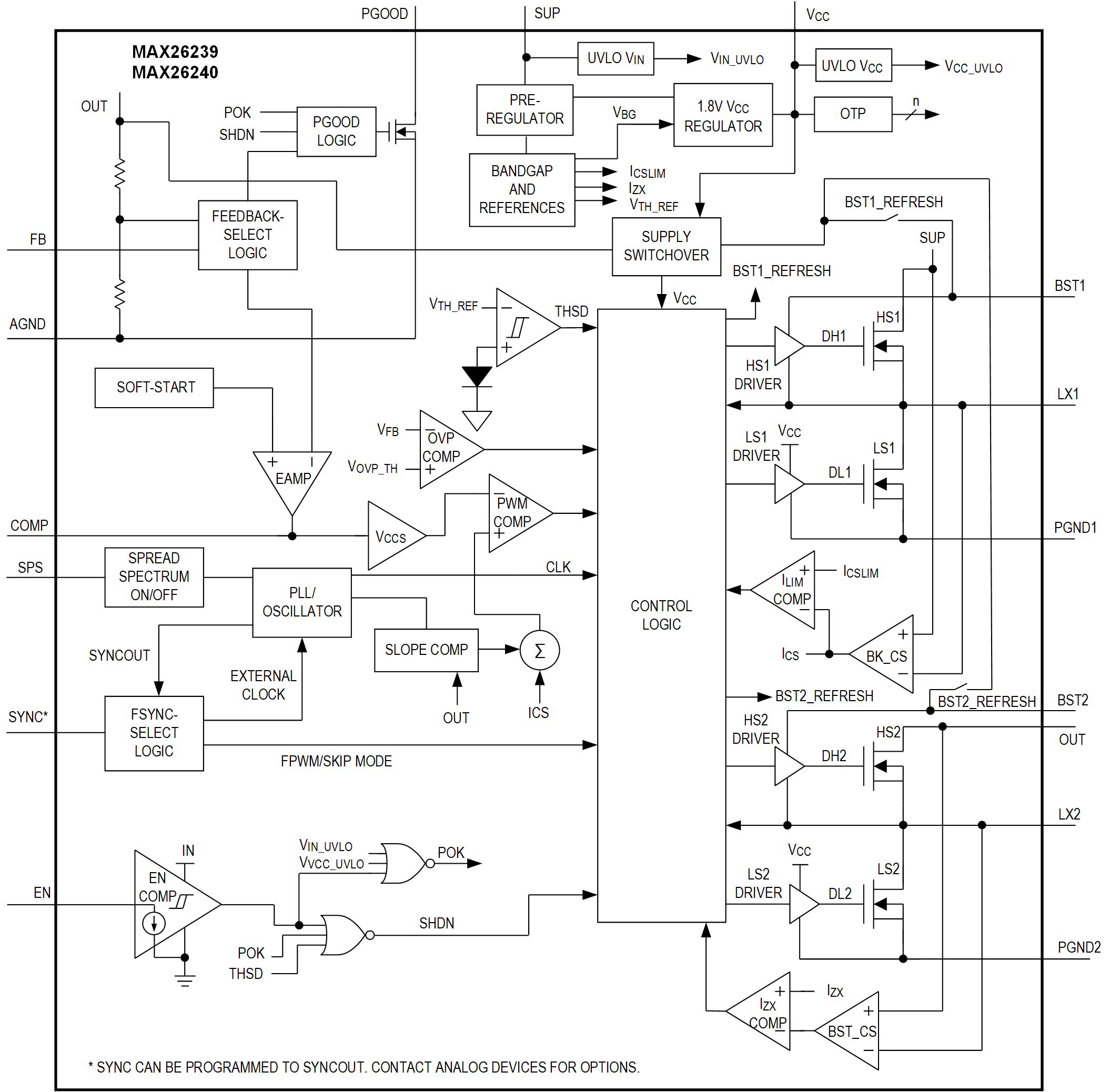

MAX26239-MAX26240 Simplified Block Diagram MAX26239-MAX26240 Pin Configuration
