MAX2620: 10MHz~1050MHz、集積RFオシレータ、バッファ出力付 Data Sheet (Rev. 1)8/30/2002PDF109K
製品概要
機能と利点
- 低位相ノイズ発振器:-110dBc/Hz (キャリアから25kHzのオフセット)を実現可能
- 電源:単一+2.7V~+5.25V
- 低コストのシリコンバイポーラ設計
- 2つの出力バッファが負荷アイソレーションを提供
- 電源電圧の変動に耐性
- 低消費電力:27mW (VCC = 3.0V)
- 低消費電流シャットダウンモード:0.1µA (typ)
製品概要

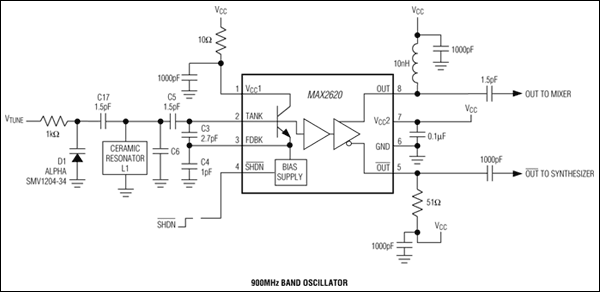

MAX2620は、低ノイズ発振器および2つの出力バッファを低コストのプラスチック表面実装超小型µMAX®パッケージに収めた製品です。本デバイスは、通常ディスクリート部品で実現される機能を集積化しています。発振器は、外部バラクタ同調共振タンク回路と適正に組み合わせると、低ノイズ特性を発揮します。ミキサおよびプリスケーラを駆動する2つのバッファ付出力が備わっています。バッファは発振器を負荷から分離し、負荷インピーダンス変化に起因する周波数変動を防ぎます。消費電流は動作モードで僅か27mW (typ、VCC = 3.0V)で、スタンバイモードでは0.3µW以下に低下します。MAX2620は、+2.7V~+5.25Vの単一電源で動作します。
アプリケーション
- 900MHzコードレス電話
- 900MHz ISMバンドアプリケーション
- アナログ携帯電話
- デジタル携帯電話
- 移動無線
- ナローバンドPCS (NPCS)
