MAX25612

車載同期整流高電圧LEDコントローラ

すべて表示 showmore-icon

1チャネル同期整流LEDコントローラ、車載エクステリア照明アプリケーション用

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.95
特長
  • 高集積によって部品数およびコストを最小化
    • 広い入力電圧範囲:+5.0V~+48V (最大ブースト出力:+65V)
    • pMOS調光FETドライバ内蔵
    • アナログ調光用のICTRL入力
    • ハイサイド電流検出アンプ内蔵
    • 200HzのランプジェネレータによってPWM調光を簡素化
  • 効率、基板スペース、および入力動作範囲の最適化が簡単
    • 同期整流MOSFETドライバによって高電流ブースト、バックブースト、およびハイサイドバックアプリケーションの効率を最大5%向上
    • 設定可能なスイッチング周波数:200kHz~2.2MHz
    • エクスポーズドパッドを備えた20ピンTSSOPパッケージおよび放熱特性を高めた20ピン側面濡れ性TQFNパッケージ(4mm × 4mm)
  • 保護機能によってシステムの信頼性を向上
    • 短絡、過電圧、および温度保護
    • フォルトフラグによる障害診断
  • 車載対応
    • 動作温度範囲:-40℃~+125℃
    • AEC-Q100認定

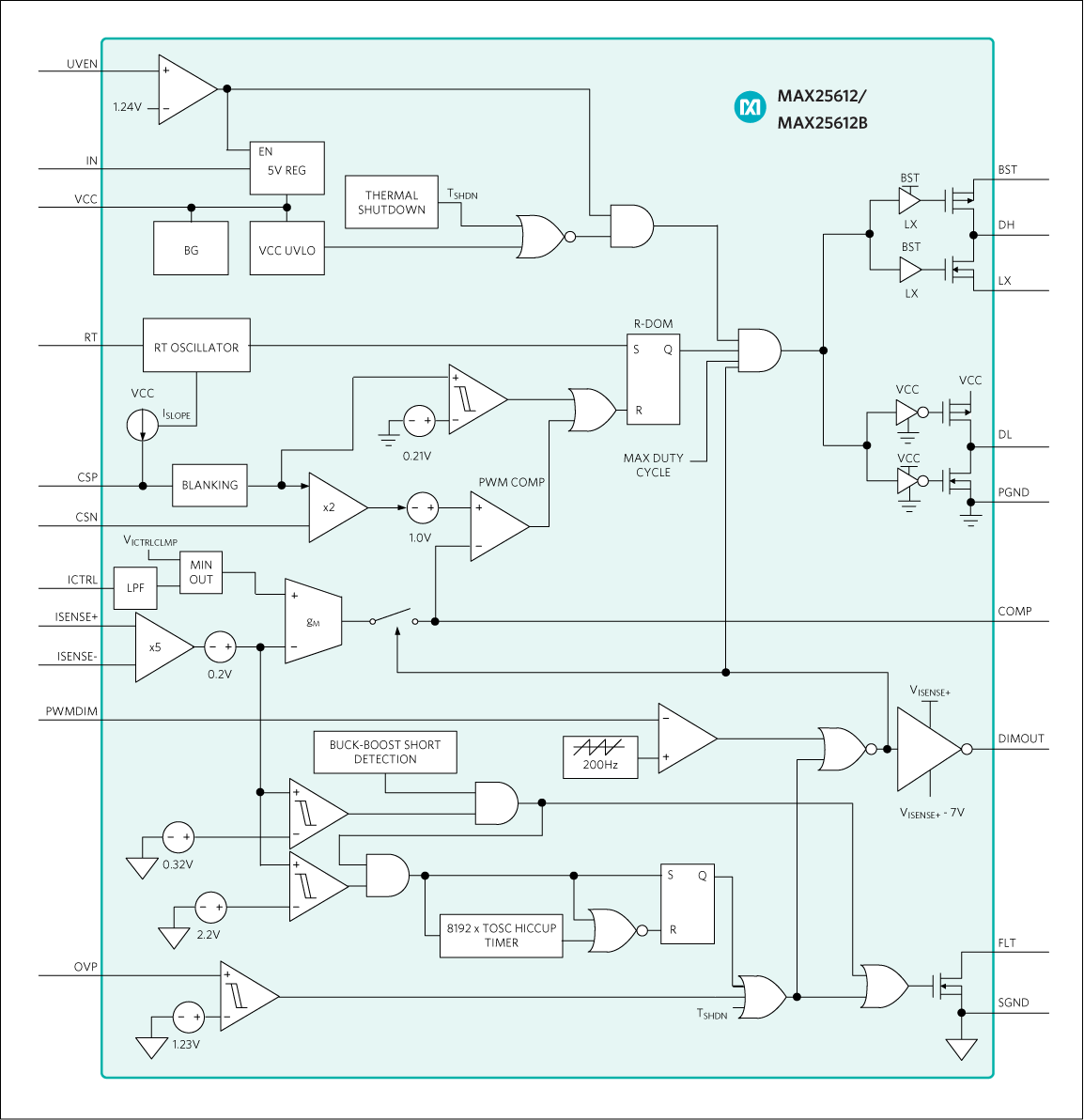

製品概要
show more Icon

MAX25612/MAX25612Bは、ハイビーム、ロービーム、日中走行用ライト(DRL)、ウインカー、フォグランプ、およびその他のLEDライトなどの車載フロントライトアプリケーション用のシングルチャネル高輝度LED (HB LED)ドライバです。5V~48Vの入力電圧を許容し、最大出力65VでLEDストリングを駆動することができます。MAX25612/MAX25612Bは完全同期整流で、90%以上の効率を提供する同期整流が必要なブーストおよびバックブーストアプリケーションに最適です。

MAX25612/MAX25612Bは、LEDストリングのハイサイドの出力電流を検出します。ハイサイド電流検出は、出力からグランドまたはバッテリ入力への短絡に対する保護のために必要です。また、これはLED駆動用の最も柔軟な方式で、ブースト、ハイサイドバック、またはバックブーストモードの構成が可能です。PWM入力は最大5000:1のLED調光比を提供し、ICTRL入力はMAX25612/MAX25612B内の追加のアナログ調光機能を提供します。MAX25612/MAX25612Bは、オープンストリング、短絡したストリング、およびサーマルシャットダウンを示すアクティブローFLTフラグも内蔵しています。MAX25612/MAX25612Bは、電磁環境適合性性能を向上させるスペクトラム拡散変調を内蔵しています。MAX25612/MAX25612Bは省スペースの20ピン側面濡れ性TQFN (4mm × 4mm)または20ピンTSSOPパッケージで提供され、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 車載エクステリア照明:
  • 民生、産業、および建築用照明
  • 日中走行用ライト(DRL)
  • フォグランプおよび適応型フロントライトアセンブリ
  • ハイビーム/ロービーム/シグナルランプ/ポジションランプ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX25612ATP/VY+
  • HTML
  • HTML
MAX25612ATP/VY+T
  • HTML
  • HTML
MAX25612AUP/V+
  • HTML
  • HTML
MAX25612AUP/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 25, 2022

- 2237

ASSEMBLY

MAX25612AUP/V+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 25, 2022

- 2237

arrow down

ASSEMBLY

MAX25612AUP/V+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX25612EVKIT

MAX25612の評価キット

zoom

MAX25612EVKIT

MAX25612の評価キット

MAX25612の評価キット

機能と利点

  • ブーストまたはバックブーストモード用に構成
  • 同期整流コントローラおよびパワー段
  • アナログ調光制御
  • アナログまたはデジタルPWM調光

製品の詳細

MAX25612の評価キット(EVキット)は、車載高電圧、高輝度LED (HB LED)同期整流コントローラのMAX25612を評価するための実証済みデザインを提供します。このEVキットはブーストおよびバックブースト構成用にセットアップされ、6V~18VのDC電源電圧で動作します。このEVキットは1つのLEDストリングに最大2Aを供給するように設定されています。ストリングの総電圧は3V~48Vの範囲が可能です。

アプリケーション

  • 車載エクステリア照明:
  • 民生、産業、および建築用照明
  • 日中走行用ライト(DRL)
  • フォグランプおよび適応型フロントライトアセンブリ
  • ハイビーム/ロービーム/シグナルランプ/ポジションランプ

MAX25612BEVKIT

MAX25612Bの評価キット

zoom

MAX25612BEVKIT

MAX25612Bの評価キット

MAX25612Bの評価キット

機能と利点

  • SEPICモード用に設定
  • 同期整流コントローラおよびパワー段
  • アナログ調光制御
  • アナログまたはデジタルPWM調光

製品の詳細

MAX25612Bの評価キット(EVキット)は、車載高電圧、高輝度LED (HB LED)同期整流コントローラのMAX25612Bを評価するための実証済みデザインを提供します。このEVキットはSEPIC構成用にセットアップされ、6V~18VのDC電源電圧で動作します。このEVキットは1つのLEDストリングに最大2Aを供給するように設定されています。ストリングの総電圧は3V~24Vの範囲が可能です。

アプリケーション

  • 車載エクステリア照明:
  • 民生、産業、および建築用照明
  • 日中走行用ライト(DRL)
  • フォグランプおよび適応型フロントライトアセンブリ
  • ハイビーム/ロービーム/シグナルランプ/ポジションランプ
