MAX25400

車載ハイスピードUSB 2.0プロテクタ

すべて表示 showmore-icon

最小の高電圧車載USB 2データライン保護

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 最適化されたUSB性能のための機能
    • 2つのRON 3.3Ω (typ) USB 2.0データスイッチ
    • USB 2.0動作:480Mbps、12Mbps、または1.5Mbps
    • フォルト回復時間:9ms
  • 車載環境での堅牢性
    • 保護対象のHVD+およびHVD-出力のバッテリへの短絡およびBUSへの短絡保護
    • ISO 10605およびIEC 61000-4-2 ESD規格に従って試験済み
    • 12ピンTQFN-EPパッケージ(3mm × 3mm)
    • 動作温度範囲:-40℃~+105℃
    • AEC-Q100認定

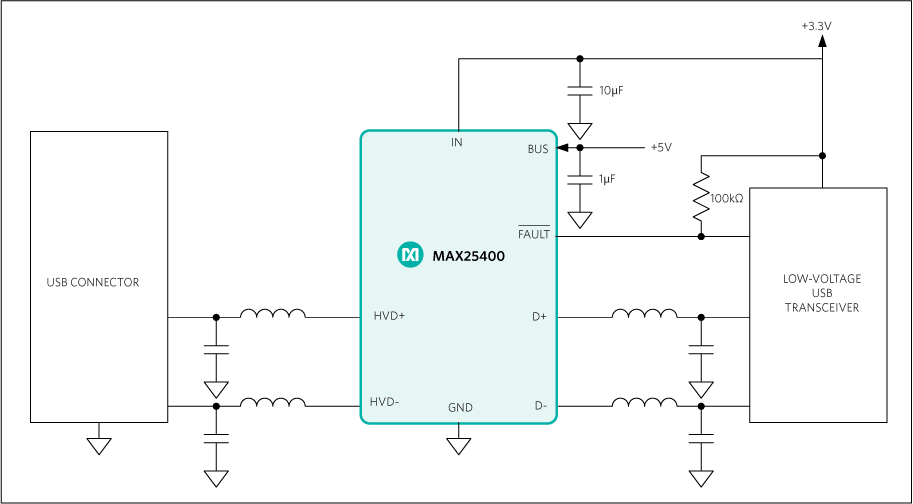

製品概要
show more Icon

MAX25400デバイスは、車載ラジオ、ナビゲーション、コネクティビティ、およびUSBハブアプリケーションの低電圧内部USBデータおよびUSB電源ラインに対する高ESDおよび短絡保護を提供します。このデバイスは、USBハイスピード(480Mbps)、USBフルスピード(12Mbps)、およびUSBロースピード(1.5Mbps)動作に対応します。短絡保護機能には、保護対象のHVD+とHVD-のBUSへの短絡およびバッテリへの短絡が含まれ、フォルト出力を備えています。

このデバイスは、保護対象のHVD+およびHVD-出力に対する±15kVの気中放電および±8kVの接触放電までの高ESD保護を備えています。このデバイスは、2つの低オン抵抗(RON) USB 2.0データスイッチを備えています。

MAX25400は鉛フリー、12ピンTQFN-EPパッケージで提供され、-40℃~105℃の温度範囲で動作します。

アプリケーション

  • 車載USB保護

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX25400GTC/V+
  • HTML
  • HTML
MAX25400GTC/V+T
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX25400EVKIT

MAX25400の評価キット

zoom

MAX25400EVKIT

MAX25400の評価キット

MAX25400の評価キット

機能と利点

  • D+およびD-信号を最大18Vの過電圧およびESD発生から保護
  • USB BUS低電圧ロックアウト
  • 通過可能なUSBデータ信号:480Mbps
  • 低オン抵抗
    • D+およびD-:3.3Ω (typ)
  • アクティブローFAULT出力信号
  • USB給電式
  • 完全実装および試験済み
  • 12ピンTQFNパッケージのMAX25400 ICを評価

製品の詳細

MAX25400の評価キット(EVキット)は、車載USBアプリケーション用の過電圧保護(OVP)、静電気放電(ESD)保護、および低電圧ロックアウト(UVLO)を備えた車載ハイスピードUSB 2.0プロテクタスイッチICのMAX25400を実証します。

このデバイスは、D+およびD-データラインをバッテリへの短絡やESD発生などの過電圧状態から保護します。すべてのフォルトはアクティブローFAULT出力信号を使って監視することができます。

このデバイスは、低い3.3Ω RON (typ)のデータスイッチを使用して、最大480MbpsのハイスピードUSB差動(D+およびD-)信号を通過させることが可能です。このEVキットはUSB BUSによって給電されます。ボード上の車載レギュレータのMAX15007Aは、INのリファレンス電圧を供給します。

アプリケーション

  • 車載USB保護
