製品概要
機能と利点
- FET内蔵同期整流式DC/DCコンバータ
- IOUT：2.5A (MAX25232ATCA/ATCB/ATCG/ATCH)
- IOUT：3A (MAX25232ATCD/ATCE/ATCF)
- 自己消費電流：3.5µA (スタンバイ・モード時)
- 小型ソリューション・サイズによってスペースを節約
- 最小オン時間：65ns
- 動作周波数：2.1MHzまたは400kHz
- 固定出力電圧：5V/3.3V、出力精度：±2% (FPWMモード、5V/3.3V)
- 高精度出力電圧設定用にその他の固定VOUTオプションも提供：3V～5.5V (50mVステップ)
- 外付け抵抗分圧器オプションによる出力電圧調整：3V～10V
- 固定内部ソフトスタート：3.5ms
- 革新的な電流モード制御アーキテクチャによって総基板スペースと部品数を最小化
- PGOOD出力および高電圧EN入力によって電源シーケンス処理を簡素化
- 車載アプリケーションに最適な保護機能と動作範囲
- 動作VIN範囲：3.5V～36V
- ロードダンプ保護：40V
- 低ドロップアウトの99%デューティ・サイクル動作
- 自動車用温度範囲：-40℃～+125℃
- AEC-Q100認定
製品概要
MAX25232は、ハイサイドおよびローサイド・スイッチを内蔵した小型、同期整流式降圧コンバータです。このデバイスは3.5V～36Vの入力電圧で最大3Aを供給するように設計され、無負荷時の自己消費電流はわずか3.5µAです。
このデバイスは、通常の6V～18Vの動作入力範囲内で±2% (FPWMモード)の高精度出力電圧を提供します。このコンバータは65nsの最小オン時間を備え、大きい入出力間の変換比に対応します。PGOOD信号を観察することによって電圧品質を監視できます。このデバイスは99%デューティ・サイクルで動作させるドロップアウト状態での動作が可能なため、車載および産業アプリケーションに最適です。このICは、固定出力電圧および可変出力電圧(MAX25232ATCFおよびMAX25232ATCGのみ)オプションで提供されます。MAX25232ATCFとMAX25232ATCGの場合、出力電圧は外付け抵抗分圧器を使って3V～10Vに設定できます。周波数は内部で2.1MHzに固定されているため、小型外付け部品の使用が可能で、出力リップルが低減され、AM干渉がないことが保証されます。オプションで400kHzもあり、最小のスイッチング損失および最大の効率を提供します。このデバイスは軽負荷時に自動的にスキップ・モードに移行し、無負荷時に3.5µAという超低自己消費電流になります。このデバイスは、変調周波数に起因するEMI放射を最小限に抑えるように設計されおり、ピンによりイネーブルが可能なスペクトラム拡散周波数変調を提供します。

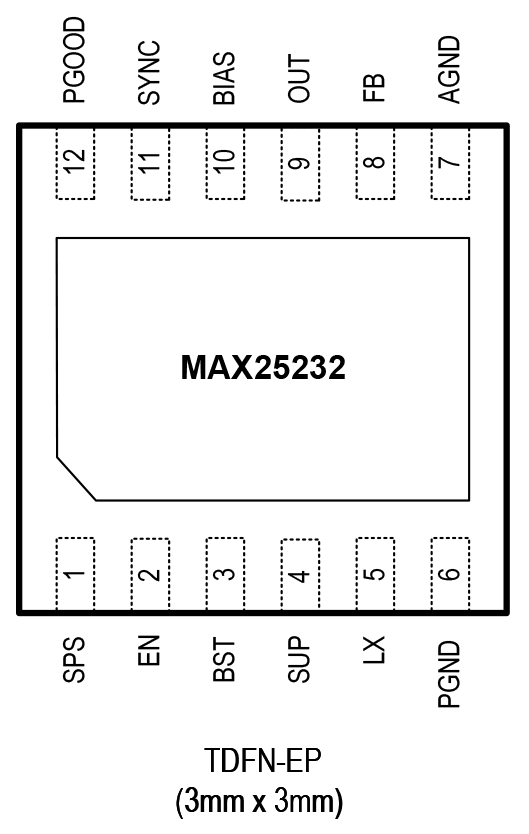

MAX25232のバリエーションは、エクスポーズド・パッドを備えた小型12ピンTDFNパッケージ(3mm × 3mm)で提供され、必要な外付け部品はごくわずかです。
アプリケーション
- 車載用
- 高電圧DC-DCコンバータ
- 産業用
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
ツールおよびシミュレーション
EE-Sim® パワー・ツール
EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX25232ATCA/V+ | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCA/V+T | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCB/V+ | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCB/V+T | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCD/V+ | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCD/V+T | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCE/V+ | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCE/V+T | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCF/V+ | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCF/V+T | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCG/V+ | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCG/V+T | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCH/V+ | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| MAX25232ATCH/V+T | 材料宣誓書（MD） | 信頼性データ | 12-LFCSP-3X3X0.75 | |
| ウェハ・ファブリケーション・データ |
