MAX2510

低電圧IFトランシーバ、リミッタRSSIおよび直交変調器付

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.54
特長
  • 電源:+2.7V~+5.5V単一
  • 完全受信経路:第1 IF 600MHz (max)から第2 IF 30MHz (max)へ
  • ユニークなワイドダイナミックレンジダウンコンバータミキサにより、IIP3 -8dBm、NF 11dBを実現
  • 高精度RSSI機能付きのリミッタ(ダイナミックレンジ90dB)
  • 差動リミッタ出力はCMOS入力を直接駆動
  • サイドバンド抑圧比41dBの100MHz~600MHz送信直交変調器
  • 送信利得制御範囲:40dB、出力電力:最大+1dBm
  • 高度なシステムパワーマネジメント(4モード)
  • シャットダウン消費電流:0.2µA
製品概要
show more Icon

MAX2510は、ディジタルワイヤレスアプリケーション用の完全高集積化IFトランシーバです。+2.7V~+5.5Vの電源電圧で動作し、高度システムパワーマネジメント用に4つの動作モードを備えています。シャットダウンモードでは、消費電流が0.2µAまで低減します。

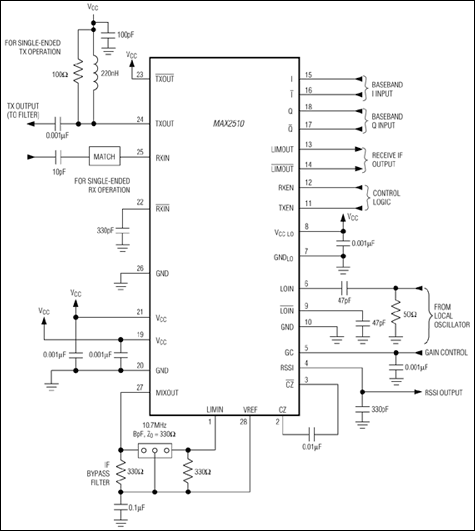

標準的なアプリケーションでは、レシーバがダブルバランスドミキサを使用して、ハイIF/RF (最大600MHz)をローIF (最大30MHz)にダウンコンバートします。レシーバ部のその他の機能としては、チップ外のIFフィルタを駆動できるIFバッファ、受信信号強度表示(RSSI)の単調性が90dBの内蔵リミティングアンプおよびCMOS入力を直接駆動するように設計された強力な差動リミッタ出力ドライバが挙げられます。トランスミッタ部は、直交変調器を使用してIおよびQベースバンド信号を100MHz~600MHzのIFにアップ変換します。送信出力は直線性の良い0dBm~-40dBmの可変出力で、SAWフィルタを駆動するように簡単にマッチングすることができます。

MAX2511はMAX2510と似た機能を持っていますが、イメージリジェクトミキサを使用してローIFをアップコンバートします。また、MAX2511ダウンコンバータはMAX2510と似たリミッタ/RSSI段により、イメージ除去を実現しています。

アプリケーション

  • 400MHz ISMトランシーバ
  • IFトランシーバ
  • PACS、PHS、DECT、および他のPCS携帯電話および基地局
  • PWT1900、携帯電話、および基地局
  • ワイヤレスデータリンク

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX2510EEI+
  • HTML
  • HTML
MAX2510EEI+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX2510EVKIT

MAX2510の評価キット

zoom

MAX2510EVKIT

MAX2510の評価キット

MAX2510の評価キット

機能と利点

  • 電源:単一+2.7V~+5.5V
  • 高度パワーマネジメント(4モード)の試験が可能:
    • 1nAシャットダウン
    • 受信
    • トランスポート
    • スタンバイ
  • 50Ω SMAコネクタインタフェース
  • 完全実装済み、試験済み

製品の詳細

MAX2510の評価キット(EVキット)は、MAX2510低電力IFトランシーバ(リミッタ/受信信号強度インジケータ(RSSI)および直交変調器付)のテストを容易にします。本EVキットを使用すると、50Ω試験環境においてチップの全ての機能を簡単に評価できます。

アプリケーション

  • 400MHz ISMトランシーバ
  • IFトランシーバ
  • PACS、PHS、DECT、および他のPCS携帯電話および基地局
  • PWT1900、携帯電話、および基地局
  • ワイヤレスデータリンク
