製品概要
機能と利点
- 高い設定自由度によって広範囲のセンサー設計に対応
- 設定可能なドライバ構成：ハイサイド(PNP)、ローサイド(NPN)、またはプッシュプル
- 設定可能なドライバ電流制限：100mA (min)、200mA (min)
- 設定可能なリニアレギュレータ電圧：3.3V (typ)、5V (typ)
- 設定可能なスレッショルドを備えた入力コンパレータ
- 設定可能な6ビットタップを備えたデジタルポテンショメータ
- 設定可能なデューティサイクルを備えたPWM発振器
- 電源電圧：4.75V/8V (min)～+36V
- 内蔵LEDドライバによって視覚的フィードバックを提供
- 堅牢な設計によって過酷な産業環境に対応
- DO、VCC、およびGNDの逆極性保護
- DOの短絡保護
- サーマルシャットダウン保護
- ESD保護：±6kV (IEC 61000-4-2気中放電)
- ESD保護：±6kV (IEC 61000-4-2接触放電)
- サージ保護：±1kV/500Ω IEC 61000-4-5
- 動作温度範囲：-40℃～+105℃
- 容量性負荷駆動能力：1µF
- 誘導性負荷の高速消磁
- 小型形状によって小型設計を実現
- 超小型20ピンWLP (2mm × 2.5mm)

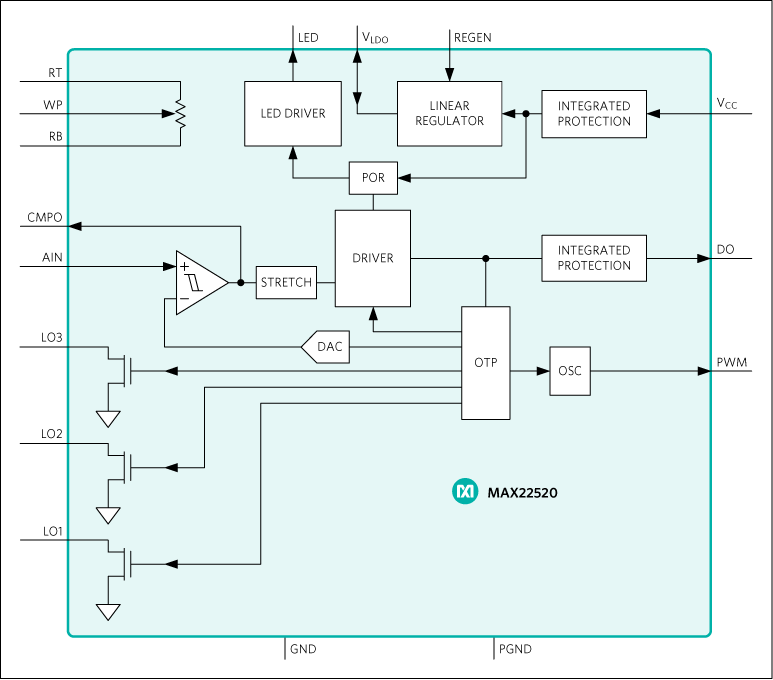

製品概要
産業用センサー用24VラインドライバのMAX22520は、バイナリスイッチングセンサーの信号調整用のワンタイムプログラマブル(OTP)アナログインタフェースを備えています。センサー較正および構成の設定は、ワンタイムプログラミング(OTP)を使用してインラインデータインタフェースで永続的に設定することができます。さらに、高精度内蔵リニアレギュレータは、アナログ信号検出回路用の設定可能な(3.3Vまたは5V)低ノイズ電源を提供します。
ドライバ出力(DO)はMaxim® 1-Wire®プロトコルおよびOTPインタフェースを使用して、ノーマリオープンまたはノーマリクローズ状態およびハイサイド(PNP)、ローサイド(NPN)、またはプッシュプル構成で永続的に動作するように設定可能です。最大ドライバ負荷電流は100mA (min)または200mA (min)に設定可能です。
構成およびOTPプログラミングは、VCC、DO、およびGNDを使用して行います。この標準3線式インタフェース端子の使用によって、センサーがすでに最終的な筐体に実装された状態の、ラインエンドでの設定が簡素化されます。
MAX22520は、設定可能なコンパレータ、PWM発振器、およびデジタルポテンショメータも備えています。これらの内蔵機能によって、アナログ検出回路用のセンサー較正への対応がさらに向上します。さらに、内蔵のLEDドライバはセンサーDO出力のロジック状態の視覚的フィードバックを提供します。
堅牢な保護によって、MAX22520は過酷な産業環境での動作が可能です。DO、VCC、およびGNDはすべてホットプラグ発生、±1kV/500Ωのサージ発生、逆極性、短絡、およびESDストライクに対して保護されています。MAX22520は広い4.75V/8V～36Vの電源で動作し、20ピンウェハレベルパッケージ(WLP) (2mm × 2.5mm、0.5mmピッチ)で提供されます。このデバイスは-40℃～+105℃の温度範囲にわたって動作します。
アプリケーション
- 産業用バイナリセンサー
- 近接スイッチ
- 誘導性および磁気センサー
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
