MAX22441

強化絶縁型、超低消費電力の4チャンネル・デジタル・アイソレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.5)
Documentation すべてのドキュメントを表示
IBISモデル MAX22441 IBIS Model Download 546.68 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$3.06
特長
  • 超低消費電力
    • チャンネルあたり9.6μA（DC、VDD = 3.3V）
    • チャンネルあたり13.2μA（100kbps、VDD = 3.3V）
    • チャンネルあたり47.6μA（1Mbps、VDD = 3.3V）
  • 広い動作電圧範囲：1.71V～5.5V
  • デジタル信号の強化ガルバニック絶縁
    • サージ耐圧（GNDAとGNDBの間）：±10kV（1.2μs/50μsの波形）
    • 高CMTI（200kV/μs、最小値）
    • MAX22440～MAX22442（16 QSOPパッケージ）：
      • 60秒間の絶縁電圧：3000VRMS（VISO）
      • 連続動作電圧：445VRMS（VIOWM）
    • MAX22840～MAX22842（16ワイドSOICパッケージ）：
      • 60秒間の絶縁電圧：5000VRMS（VISO）
      • 連続動作電圧：848VRMS（VIOWM）
    • MAX22880～MAX22882（20 SSOPパッケージ）：
      • 60秒間の絶縁電圧：3750VRMS（VISO）
      • 連続動作電圧：784VRMS（VIOWM）
  • 安全規格認定
    • UL1557（UL規格）（申請中）
    • VDE 0884-11強化絶縁（申請中）
    • CSA IEC 62368-1およびIEC 61010-1（申請中）
  • 低伝搬遅延および低ジッタ
    • 最大データ・レート：10Mbps
    • 伝搬遅延：43.8ns（VDD = 3.3V）（代表値）
    • クロック・ジッタRMS：35.0ps（代表値）

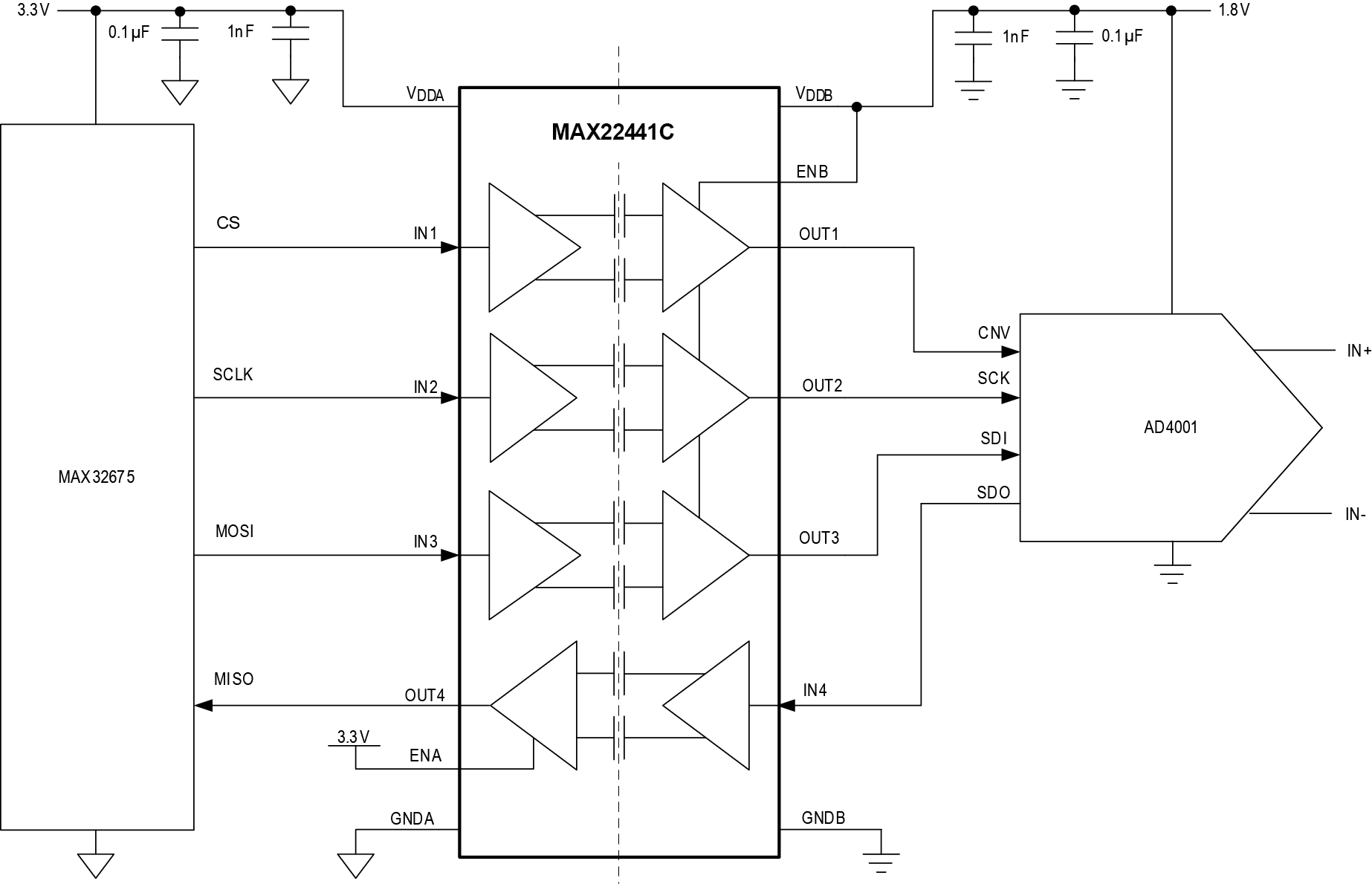

製品概要
show more Icon

MAX22440～MAX22442、MAX22840～MAX22842、MAX22880～MAX22882は、アナログ・デバイセズ独自のプロセス技術を使用した4チャンネルの強化絶縁型、超低消費電力デジタル・ガルバニック・アイソレータのファミリです。MAX22440～MAX22442は、16 QSOPパッケージを採用し、60秒間の耐電圧定格が3kVRMSです。MAX22840～MAX22842は、16ワイドSOICパッケージを採用し、60秒間の耐電圧定格が5kVRMSです。MAX22880～MAX22882は、20 SSOPパッケージを採用し、60秒間の耐電圧定格が3.75kVRMSです。デバイスは、-40°C～+125°Cの周囲温度で動作するように定格評価されています。

これらのデバイスは、異なる電源領域で動作する回路間でデジタル信号を転送し、消費電力は1Mbps（1.8V電源）でチャンネルあたりわずか77.04μWです。この超低消費電力性能により、システムの消費電力削減、信頼性の向上、および小型設計を実現します。最大データ・レートが10Mbps、デフォルト・ハイ出力またはデフォルト・ロー出力を備えたデバイスをご用意しています。これらのデバイスは、低伝搬遅延と低クロック・ジッタを特徴としており、システムの遅延を低減します。1.71V～5.5Vの電源をそれぞれの側で個別に使用できるため、レベル変換器としての使用にも適しています。MAX22440/840/880では、4つのチャンネルはすべて同じ方向にデータを転送します。MAX22441/841/881では、4つのチャンネルのうち3つが同じ方向にデータを転送し、他の1つは逆方向にデータを転送します。MAX22442/842/882では、2つのチャンネルが同じ方向にデータを転送し、他の2つのチャンネルは逆方向にデータを転送します。

アプリケーション

  • 4～20mAループ・プロセス制御
  • コンパクト・マイクロPLC
  • バッテリ管理（バッテリ・マネージメント）
  • 寄生的に電力供給されるアプリケーション
Show More Arrow image
file データシートを表示 (Rev.5)
Documentation すべてのドキュメントを表示
IBISモデル MAX22441 IBIS Model Download 546.68 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$3.06
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX22441

資料

3
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 安全性および規制遵守
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 11/08/2023
English

MAX22441/MAX22841/MAX22881: Reinforced, Ultra-Low-Power, 4-Channel Digital Isolators Data Sheet (Rev.5)

PDFファイルを開く

redirect
1.64 M
download

PDFをダウンロード

安全性および規制遵守

2

PDF Vector

HTML

更新 01/28/2016
English
Safety and Regulatory Compliance Information redirect icon

PDF Vector

HTML

更新 01/28/2016
日本語
安全規格認証や適合の取得状況 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

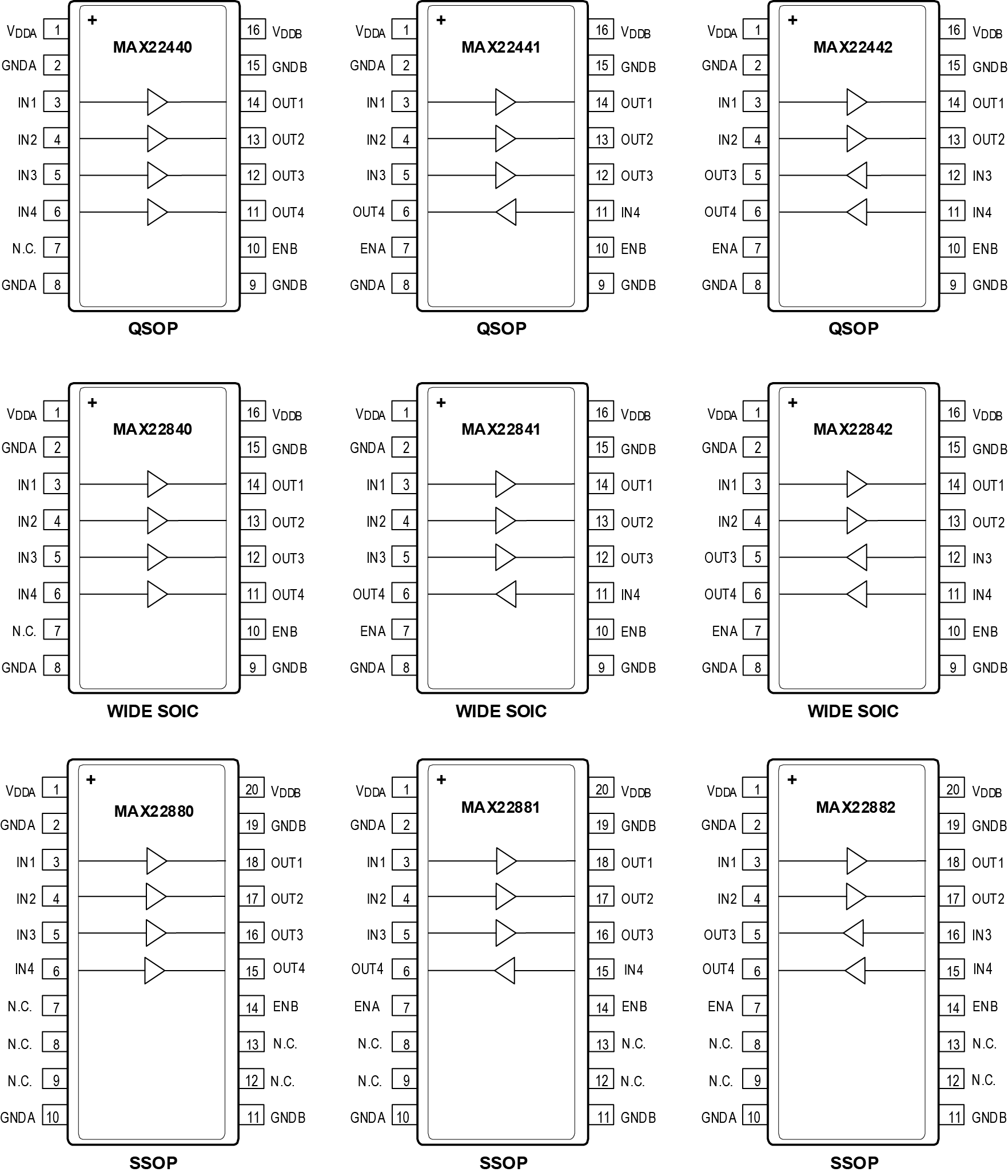

製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX22441CAEE+ 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX22441CAEE+T 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX22441FAEE+ 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX22441FAEE+T 16-QSOP-150_MIL external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

MAX22441EVKIT

MAX22441の評価用キット

zoom

MAX22441EVKIT

MAX22441の評価用キット

download icon

ダウンロード

 print icon

印刷
MAX22441EVKIT
MAX22441の評価用キット

機能と利点

  • 超低消費電力動作
  • データ転送レート：最大10Mbps
  • 4:0チャンネル構成のMAX22440
  • 3:1チャンネル構成のMAX22441
  • 2:2チャンネル構成のMAX22442
  • 外部機器接続用のSMAコネクタ
  • 広い電源電圧範囲：1.71V～5.5V
  • 最大3kVRMSで60秒間の絶縁を確保
  • 温度範囲：-40°C～+125°C
  • 実績のあるPCBレイアウト
今すぐ購入 詳細を表示

製品の詳細

MAX22440～MAX22442評価用キット（EVキット）は、強化絶縁型、超低消費電力の4チャンネル・デジタル・アイソレータ・ファミリであるMAX22440～MAX22442（16ピンQSOPパッケージ）、MAX22840～MAX22842（16ピンWSOICパッケージ）、MAX22880～MAX22882（20ピンSSOPパッケージ）を評価するための、実績のある設計となっています。ファミリ内のすべてのバリエーションを4/0、3/1、または2/2チャンネル構成でサポートするために、2種類の評価用ボードが用意されています。MAX22441CEEVKIT#は組み立てとテストが完了し、MAX22441CAEE+が搭載されています（図1）。MAX2244XEEVKIT#は、U1が実装されていない汎用ボードであり、MAX22440～MAX22442ファミリからデバイスを選択できます（図2）。どちらの評価用ボードも、16ピンQSOPパッケージ・タイプのみをサポートします。EVキットのオプションについては、表1を参照してください。

MAX22840～MAX22842とMAX22880～MAX22882は、機能的にはMAX22440～MAX22442と同等ですが、それぞれ16ピンWSOICパッケージと20ピンSSOPパッケージを採用しています。このEVキットを使用して、MAX22840～MAX22842およびMAX22880～MAX22882の機能と電気的性能を評価できます。

このEVキットには、公称出力電圧範囲が1.71V～5.5Vの2つの独立した絶縁型電源から電力を供給する必要があります。両側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、単電源を使用することもできます。

MAX2244XEEVKIT#はU1が実装されておらず、次のデジタル・アイソレータをサポートします。MAX22440CAEE+、MAX22440FAEE+、MAX22441CAEE+、MAX22441FAEE+、MAX22442CAEE+、MAX22442FAEE+。
