MAX22026F

小型、絶縁型、ハーフデュプレックスRS-485/RS-422トランシーバ、AutoDirection制御内蔵

すべて表示 showmore-icon

小型、絶縁型RS-485/RS-422トランシーバ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.92
機能
  • 高レベルの集積によって全体ソリューションサイズを削減
    • 完全絶縁型ハーフデュプレックスRS-485/RS-422トランシーバ
    • 小型8ピンワイドボディSOICパッケージ(沿面距離:5.5mm)
  • 内部保護によって堅牢な通信を確保
    • ドライバ出力/レシーバ入力のESD保護:±10kV (HBM)
    • フェイルセーフレシーバによってレシーバ入力の短絡またはオープン発生時のフォルト遷移を防止(MAX22025F~MAX22028F)
    • 絶縁耐圧(VISO):3.5kVRMS (60秒)
    • 最大繰り返しピーク絶縁電圧(VIORM):630VPEAK
    • 連続最大動作絶縁電圧(VIOWM):445VRMS
  • 柔軟なシステム設計を実現
    • 最大データレート:0.5Mbps (MAX22025/MAX22027/MAX22025F/MAX22027Fのスルーレート制限されたドライバ)
    • 最大データレート:16Mbps (MAX22026/MAX22028/ MAX22026F/MAX22028F)
    • AutoDirectionによってDEおよびアクティブローRE制御信号が不要
製品概要
show more Icon

小型絶縁型RS-485/RS-422トランシーバのMAX22025~MAX22028/MAX22025F~MAX22028Fは、3.5kVRMSのデジタルガルバニック絶縁をデバイスのケーブル側(RS-485/RS-422ドライバ/レシーバ側)とUART側の間に提供します。絶縁は、ポート間に大きいグランド電位の差がある場合に、グランドループの切断によって通信を向上しノイズを低減します。これらのデバイスは、最大0.5Mbpsまたは16Mbpsの堅牢な通信を可能にします。

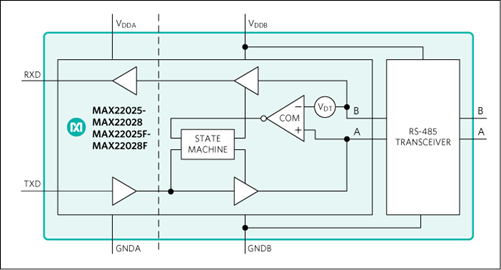

MAX22025~MAX22028/MAX22025F~MAX22028Fはマキシム独自のAutoDirection制御を備えているため、これらのデバイスはドライバ入力がドライバイネーブル信号との組み合わせで差動バスの駆動に使用される絶縁型RS-485ポートなどのアプリケーションに最適です。

MAX22025/MAX22027/MAX22025F/MAX22027Fは、EMIを最小限に抑えケーブルの不適切な終端によって生じる反射を低減する低スルーレートドライバを備え、最大0.5Mbpsでエラーのない伝送が可能です。MAX22026/MAX22028/MAX22026F/MAX22028Fのドライバ出力はスルーレート制限がなく、最大16Mbpsの送信速度が可能です。

MAX22025/MAX22026/ MAX22025F/MAX22026Fのレシーバ出力は、デバイスがドライバイネーブル状態の場合は(VA-VB)に従って変化しません。MAX22027/MAX22028/MAX22027F/MAX22028Fのレシーバ出力は、常に(VA-VB)に従って変化します。

ドライバ出力およびレシーバ入力は、ヒューマンボディモデル(HBM)による規定に従って、ケーブル側のGNDB に対する±10kVの静電気放電(ESD)から保護されています。MAX22025~MAX22028/MAX22025F~MAX22028Fは小型8ピンワイドボディSOICパッケージで提供され、-40℃~+85℃の温度範囲にわたって動作します。

アプリケーション

  • ユーティリティメーター
  • 産業オートメーション機器
  • プログラマブルロジックコントローラ
  • HVAC

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.92

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX22026FAWA+
  • HTML
  • HTML
MAX22026FAWA+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX2202XEVKIT

MAX22025、MAX22026、MAX22027、MAX22028、MAX22025F、MAX22026F、MAX22027F、MAX22028Fの評価キット

zoom

MAX2202XEVKIT

MAX22025、MAX22026、MAX22027、MAX22028、MAX22025F、MAX22026F、MAX22027F、MAX22028Fの評価キット

MAX22025、MAX22026、MAX22027、MAX22028、MAX22025F、MAX22026F、MAX22027F、MAX22028Fの評価キット

機能と利点

  • 単一電源動作:3.3V
  • RS-485の評価が容易な端子ブロックコネクタ
  • 絶縁耐圧:3500VRMS (60秒)
  • 完全実装および試験済み

製品の詳細

MAX2202XEVKIT#評価キット(EVキット)は、AutoDirection内蔵絶縁型RS-485トランシーバのMAX22028の機能を実証する完全実装および試験済みPCBです。このEVキットは3.3V単一電源で動作し、回路の2次側に給電するための絶縁型電源を内蔵しています。

MAX2202XのEVキットには、出荷時にMAX22028が実装されています。このボードは、MAX22025~MAX22027およびMAX22025F~MAX22028Fの評価にも使用することができます。

アプリケーション

  • HVAC
  • 産業オートメーション機器
  • プログラマブルロジックコントローラ
  • ユーティリティメータ
