MAX218: 1.8V~4.25V駆動、真のRS-232デュアルトランシーバ Data Sheet (Rev. 1)7/1/1995PDF223K
製品概要
機能と利点
- 2つのアルカリ、NiCd、またはNiMHセルから直接動作
- 電源電圧範囲:+1.8V~+4.25V
- データレート:120kbps
- 低コストの表面実装部品
- EIA/TIA-232E規格に適合
- 低消費シャットダウン電流:1µA
- 低消費シャットダウン時に両レシーバがアクティブ
- スリーステートレシーバ出力
- フロースルーピン配置
- DC-DCコンバータ内蔵
- パッケージ:20ピンSSOP、ワイドSO、またはDIP
製品概要

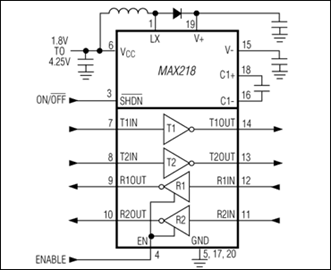

MAX218は、低消費電力でドライバ2個とレシーバ2個を必要とする、バッテリ駆動のEIA/TIA-232EおよびV.28/V.24用通信インタフェースのRS-232トランシーバです。+1.8V~+4.25Vという広い動作電圧範囲で真のRS-232およびEIA/TIA-562電圧レベルを維持します。MAX218は電圧レギュレータを使用することなく2つのアルカリ、NiCd、またはNiMHセルから動作します。
シャットダウンモードでは消費電流が僅か1µAまで低減されるため、ポータブル機器でのバッテリ寿命を拡張します。シャットダウン中はロジック制御によって全てのレシーバをイネーブルまたはディセーブルできるため、CMOS MAX218を備えたシステムは低電力シャットダウンモード時も外部機器を監視することができます。
120kbpsのデータレートを保証しているため、PC通信用の汎用ソフトウェアとコンパチブルです。全てのレシーバ出力にスリーステートドライバが装備されているため、異なるインタフェース規格を持つ複数のレシーバをUARTでOR配線することができます。MAX218は20ピンDIP、SOおよびSSOPパッケージで供給されています。
アプリケーション
- バッテリ駆動アプリケーション
- コンピュータ:デスクトップ、ワークステーション、サーバ
- 機器
- モデム
- 周辺機器
- プリンタ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
