MAX2130

製造中

TVチューナアプリケーション用、広帯域、2出力、ローノイズアンプ

差動出力およびオペアンプ内蔵、ブロードバンド、低ノイズアンプ

データシート (Rev. 1)

製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$1.20

Viewing:

製品情報

単一電源動作：+5V
動作周波数範囲：44MHz～878MHz
全周波数範囲で保証の入力リターン損失：7.4dB (min)
I_CC = 93mAの場合のLNA性能(R_BIAS = 15kΩ)
- 利得：15dB
- ノイズ指数：2.8dB
- 入力IP3：+17.5dBm
- 入力IP2：+27dBm
- 入力1dB圧縮ポイント：+2.7dBm
I_CC = 93mAの場合のループアウトアンプ性能(R_BIAS = 15kΩ)
- 利得：8.7dB
- ノイズ指数：4.2dB
- 入力IP3：+17dBm
- 入力IP2：+29dBm
- 入力1dB圧縮ポイント：-0.5dBm
プログラマブルなリニアリティ対消費電流

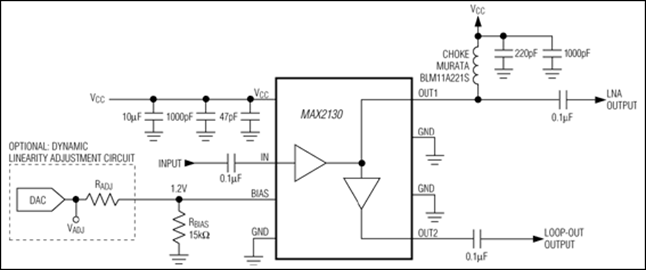

広帯域、低歪み、2出力アンプのMAX2130は、TVチューナアプリケーションのプリアンプ、ループアウト、およびバッファの各機能を実行します。このデバイスは、一般的にはディスクリート部品で実現される各機能を、省スペースの8ピンµMAX-EPパッケージに集積化しています。MAX2130は、44MHz～878MHzの周波数範囲で、+15dBの利得、および3.2dBを下回るノイズ指数を実現しています。MAX2130は、1つの抵抗で設定される外部調整可能なバイアス制御を備えているため、ユーザは、最低限のリニアリティ要件を満たし、消費電流を低減することができます。このデバイスは、+5Vの単一電源で動作し、公称値にバイアスされた場合の消費電流はわずか93mAです。

アプリケーション

アナログTVチューナ
ケーブルモデム
デジタル/地上波TVチューナ
DVB-Tデジタル放送レシーバ
セットトップボックス

製品モデル: 2
1Ku当たりの価格: 最低価格：$1.20

ドキュメント

データシート 2

MAX2130: Broadband, Two-Output, Low-Noise Amplifier for TV Tuner Applications Data Sheet (Rev.1) 10/22/2003

MAX2130: TVチューナアプリケーション用、広帯域、2出力、ローノイズアンプ Data Sheet (Rev.1) 05/15/2008

技術記事 1

75Ω測定用CATV最小損失パッド 07/15/2003

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX2130EUA+	Micro-MAX, Thin Shrink Small-Outline, Exposed Pad	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
MAX2130EUA+T	Micro-MAX, Thin Shrink Small-Outline, Exposed Pad	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。
