MAX20790

スマートパワー段IC、電流および温度センサー内蔵

すべて表示 showmore-icon

単相モノリシックスマートスレーブIC、クラス最高の効率および高電流密度

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.80
特長
  • スペースを最適化したソリューション
    • モノリシック、スマートパワー段
    • 位相電流ステアリングによって熱バランスを実現
    • 小型実装面積:約24mm2
  • ピーク効率:95.6%
    • 6相、400kHz、12V VIN、1.8V VOUT
  • スイッチング周波数:300kHz~1.3MHz
  • コントローラ ICのPMBusを介したテレメトリおよびフォルト報告
    • 高精度の温度監視および報告
    • 高精度の位相ごとの電流報告
    • Fault_IDによってフォルトのタイプを表示
  • 高度な自己保護機能
    • 電源およびブーストUVLO保護
    • ブーストリフレッシュ
    • VX短絡および過熱シャットダウン
    • 高速過電流保護

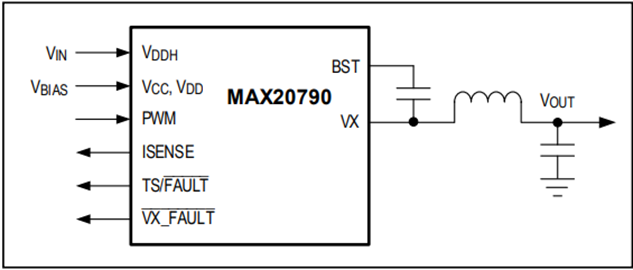

製品概要
show more Icon

MAX20790は豊富な機能を備えたスマートパワー段ICで、マキシムのコントローラとの組み合わせで高密度多相電圧レギュレータを実装するように設計されています。複数のスマートパワー段ICと1つのコントローラで、PMBusを介した高精度の個別の位相電流および温度の報告を備えた小型同期整流バックコンバータを提供します。これらのスマートパワー段デバイスは、過熱、VX短絡、および電源低電圧ロックアウト(UVLO)用のフォルト保護回路を内蔵しています。フォルト検出時、MAX20790は直ちにシャットダウンし、Fault_IDをコントローラに通知します。

モノリシックな集積と高度なパッケージ技術によって高スイッチング周波数が可能で、従来の実装より大幅に低い損失を実現します。位相シェディングおよび断続コンダクションモード(DCM)は、広範囲の負荷電流にわたって効率を最適化します。

MAX20790は、エクスポーズド上面サーマルパッドを備えた12ピンFC2QFNパッケージ(3.25mm × 7.4mm)で提供されます。

アプリケーション

  • 高電流多相電圧レギュレータ
  • - ネットワーク用ASIC
  • - AIおよび機械学習用ASIC
  • - グラフィックスプロセッサ
  • サーバー、ワークステーション、およびエンタープライズストレージ
  • 通信およびネットワーク機器
  • AIおよび機械学習

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.80

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20790GFC+
  • HTML
  • HTML
MAX20790GFC+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 8, 2020

- 2034

ASSEMBLY

MAX20790GFC+

製造中

MAX20790GFC+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 8, 2020

- 2034

arrow down

ASSEMBLY

MAX20790GFC+

製造中

MAX20790GFC+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

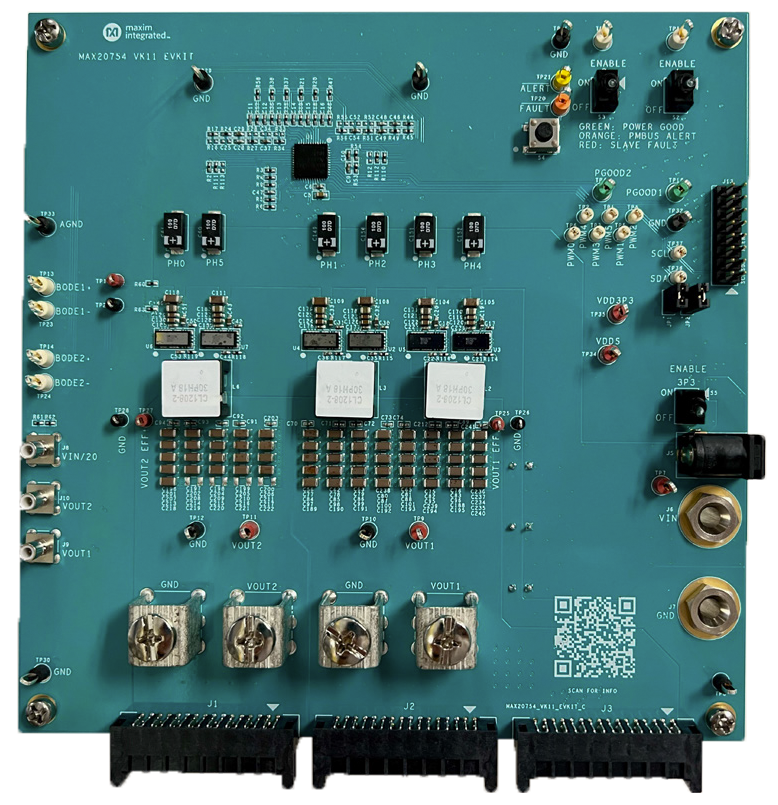

MAX20754EVKIT8
