MAX20499

新規設計に推奨

車載シングル8A/12Aステップダウンコンバータファミリ

高効率、同期整流ステップダウン8A/12Aコンバータ、3V~5.5Vの入力電圧

製品モデル
20
1Ku当たりの価格
最低価格:$1.89
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 高効率DC-DCコンバータ
  • ピーク出力電流:最大12A
    • MAX20499A:8A
    • MAX20499B:12A
  • 差動リモート電圧検出
  • 動作電源電圧:3.0V~5.5V
  • I2C制御の出力電圧:0.5V~1.275V、6.25mVステップ
  • 優れた負荷過渡性能
  • 設定可能な補償
  • 2.2MHzまたは1.1MHz動作
  • 出力電圧精度:±1.5%
  • アクティブローRESET出力
  • 電流モード、強制PWM動作
  • 過熱および短絡保護
  • 17ピン側面濡れ性FC2QFN (3.5mm × 3.75mm)
  • Grade 1自動車用温度範囲:-40℃~+125℃
  • AEC-Q100認定
MAX20499
車載シングル8A/12Aステップダウンコンバータファミリ

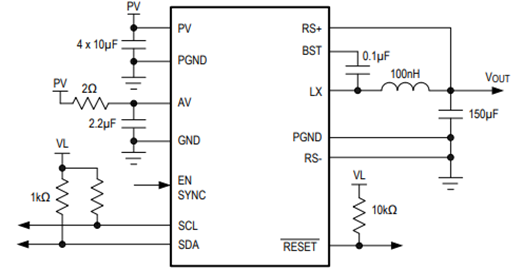

MAX20499 Circuit Diagram
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

MAX20499AEKIT

MAX20499の評価キット

機能と利点

  • 完全シリコン集積化によって効率の向上とスペースの最小化を実現
  • 入力電圧範囲:3.0V~5.5V
  • 出力電圧範囲:0.5V~1.275V
  • I2C制御の出力電圧(6.25mVステップ)
  • 優れた負荷過渡応答
  • 内部で設定可能な補償
  • 高スイッチング周波数:2.2MHz
    • 強制PWMモード
  • イネーブルおよびリセット接続が利用可能
  • ループ測定対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX20499AのEVキットは、ステップダウン(バック)電圧レギュレータのMAX20499AおよびMAX20499Bの機能を設計者が評価環境で調査することを可能にする完全実装および試験済みPCBです。MAX20499Aは8Aの出力電流定格を備え、MAX20499Bは12Aの出力電流定格を備えています。どちらのデバイスも3.0V~5.5Vの入力電源電圧で動作し、0.5V~1.275Vの電圧範囲に安定化することができます。

これらのデバイスは、ノイズ耐性および負荷過渡応答を向上させる2.2MHz固定周波数PWMモードを備えています。2.2MHz周波数動作によって全セラミックコンデンサの使用が可能で、外付け部品の必要性が最小化されます。設定可能なスペクトラム拡散周波数変調は、電磁放射を最小限に抑えます。内蔵の低RDS(ON)スイッチは重負荷時の効率を向上させ、レイアウトを簡素化します。

I2Cインタフェースは、設定可能なスルーレートを備えた動的な電圧調整に対応します。その他の機能として、設定可能なソフトスタート、過電流保護、および過熱保護があります。

MAX20499AのEVキットは試験済みで、すぐに使用可能です。

アプリケーション

  • 車載エンタテイメントシステム
  • SoCコア電源

MAX20499AEKIT
MAX20499の評価キット
