MAX20479

新規設計に推奨

Two/Three-Input Automotive Voltage Monitor with Watchdog

ASIL-B 2-3 Automotive Input Voltage Monitor with Watchdog

データシート (Rev. 6) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Small Solution
    • 2.35V to 5.50V Operating Supply Voltage
    • Only One External Component Required
    • 125μA Operating Current
  • High Precision
    • Selectable 102.5% to 110% OV Monitors
    • Selectable 97.5% to 90% UV Monitors
    • ±0.8% Accuracy
    • 0.5% Step Size
    • ASIL B Compliance
  • Highly Integrated
    • MAX20479A/C - Two Voltage Monitoring Inputs
    • MAX20479B/D - Three Voltage Monitoring Inputs
    • Windowed Watchdog
    • OTP Configuration with Error-Correcting Code
    • Programmable RESET1 and RESET2 Pins
  • 10-Pin, Side-Wettable TDFN with Exposed Pad (3mmx 3mm) (Two Different Package Options)
  • AEC-Q100 Qualified
  • -40°C to +125°C Operating Temperature

The MAX20479 is a complete ASIL B-compliant system-on-a-chip (SoC) voltage monitor with two or three voltage monitor inputs. Inputs 1 and 2 can be configured to monitor a voltage between 0.5V and 3.6875V in 12.5mV steps, while input 3 can be configured to monitor a voltage between 0.5V to 5.6V in 20mV steps. Each input has programmable OV/UV thresholds of between 2.5% and 10% with ±0.8% accuracy. The MAX20479 also contains a programmable windowed watchdog.

The MAX20479 significantly reduces system size and component count while improving reliability, compared to separate ICs or discrete components. The device is designed to operate over the ambient temperature range of -40°C to +125°C.

APPLICATIONS

  • Advanced Driver-Assistance Systems
  • Autonomous Driving Processing Systems
  • Remote Sensor Modules
  • Power System Supervision and Microcontroller Unit/System-on-a-Chip Monitoring
MAX20479
Two/Three-Input Automotive Voltage Monitor with Watchdog

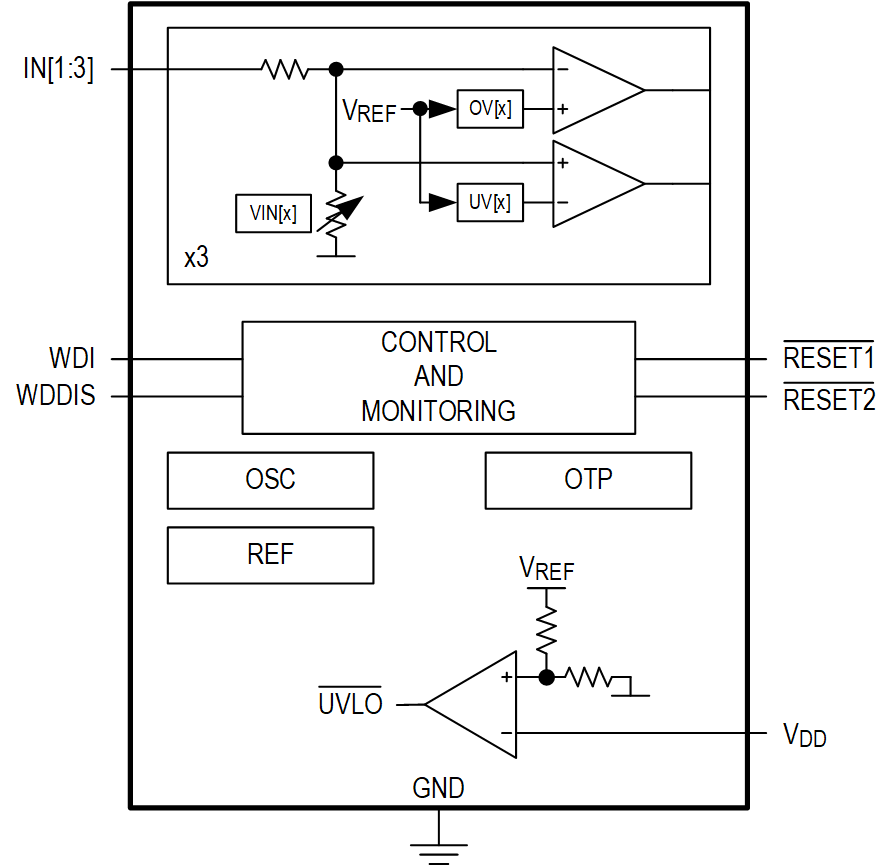

MAX20479 Simplified Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

秘密保持契約（NDA）をリクエスト

技術文書一式は、秘密保持契約（NDA）の締結後にご利用いただけます。

秘密保持契約（NDA）をリクエスト
さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX20479EVKIT

MAX20478の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 単一電源動作（入力電源範囲：2.35V～5.5V）
  • IN1／2電圧モニタ・チャンネル：0.5V～3.6875Vの監視が可能
  • IN3電圧モニタ・チャンネル：0.5V～5.6Vの監視が可能
  • ECCを備えたOTP制御の電圧監視
  • 選択可能なOVモニタ：102.5%～110%
  • 選択可能なUVモニタ：97.5%～90%
  • ステップ・サイズ：0.5%
  • 電圧精度：0.8%
  • ASIL-D準拠（MAX20478）
  • 設定可能なアクティブ・ローRESET1およびアクティブ・ローRESET2ピン
  • 主要ノードのジャンパおよびテスト・ポイントによって評価を簡素化
  • 自動車用温度範囲：-40℃～+125℃
  • 車載グレードの外付け部品
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX20479の評価用キット（EVキット）は、ウォッチドッグ内蔵2／3入力車載電圧モニタのMAX20478用の完全実装および試験済みアプリケーション回路です。このEVキットはオートモーティブ・グレードの部品を使って作られており、ウォッチドッグや冗長電源監視を含むICの全機能をテストできます。ICの各種の機能をテストできるように、各種のテスト・ポイントおよびジャンパが用意されています。

アプリケーション

  • 先進運転支援システム
  • 自動運転処理システム
  • 電源システム監視およびマイクロコントローラ・ユニット／システム・オン・チップ監視
  • リモート・センサー・モジュール
MAX20479EVKIT
MAX20478の評価用キット
