MAX20433

製造中

Four-Output, Low-Noise PMIC for Safety Applications

データシート (Rev. 6) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Multiple Functions for Small Size
    • 3A Synchronous High-Voltage Buck Converter
      • Input Voltage Range 3.5V to 40V
      • Output Voltage of 3.3V
    • 5V Synchronous 0.5A Boost Converter
    • Dual 3.2A Low-Noise Buck Converter
      • 0.5V to 3.6875V in 12.5mV Steps
    • Flexible Power Sequencer
    • Programmable Challenge/Response or Windowed Watchdog
    • I2C Fast-Mode Plus Compatible Interface with Packet Error-Checking Option (PEC)
    • 2.1MHz Internal Operation with Spread Spectrum
    • RESET Output
    • Current-Mode, Forced-PWM Operation
  • High-Precision for ASIL Applications
    • ±1.5% Output Voltage Accuracy
    • ±1% OV/UV Monitoring
    • MAXQ Power Architecture
  • Diagnostics and Redundant Circuits
    • ASIL C Compliant
    • Redundant Reference
    • BIST Diagnostics
    • Fail-Safe on Open Pins
    • Shorted Pin Detection on RESET
  • Mount ID Location Detection
  • Robust for the Automotive Environment
  • Overtemperature and Short-Circuit Protection
  • 5mm x 5mm, Side-Wettable TQFN Package
  • −40°C to +125°C Automotive Temperature

The MAX20433 is a high-efficiency, four-output DC-DC converter with a windowed watchdog. The OUT1 is a synchronous step-down converter that converts vehicle battery voltage to 3.3V at up to 3A. The OUT3 boosts the OUT1 to 5V at up to 0.5A, while the OUT2/4 low-noise, low-voltage, synchronous step-down converters operate from OUT1 and provide a 0.5V to 3.6875V output voltage range at up to 3.2A. The low-noise performance eliminates the need for external LDOs and allows the use of a ferrite bead (LC) filter instead. All outputs achieve ±1.5% output error.

The device features a 2.1MHz fixed-frequency PWM mode for all DC-DC outputs for better noise immunity and load-transient response. The 2.1MHz frequency operation allows for the use of all ceramic capacitors and minimizes the external components. The programmable spread-spectrum frequency modulation minimizes the radiated electromagnetic emissions. Integrated low-RDSON switches improve efficiency at heavy loads and make the layout much simpler with respect to discrete solutions.

The MAX20433 features the MAXQTM power architecture, which provides precision transient performance and phase margin. This allows to obtain the maximum power, performance, and precision while minimizing system cost for any specific application.

The devices are offered with factory-preset output voltages. Other features include soft-start, overcurrent, and overtemperature protection.

Applications

  • Advanced Driver-Assistance Systems (ADAS)

Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
MAX20433
Four-Output, Low-Noise PMIC for Safety Applications

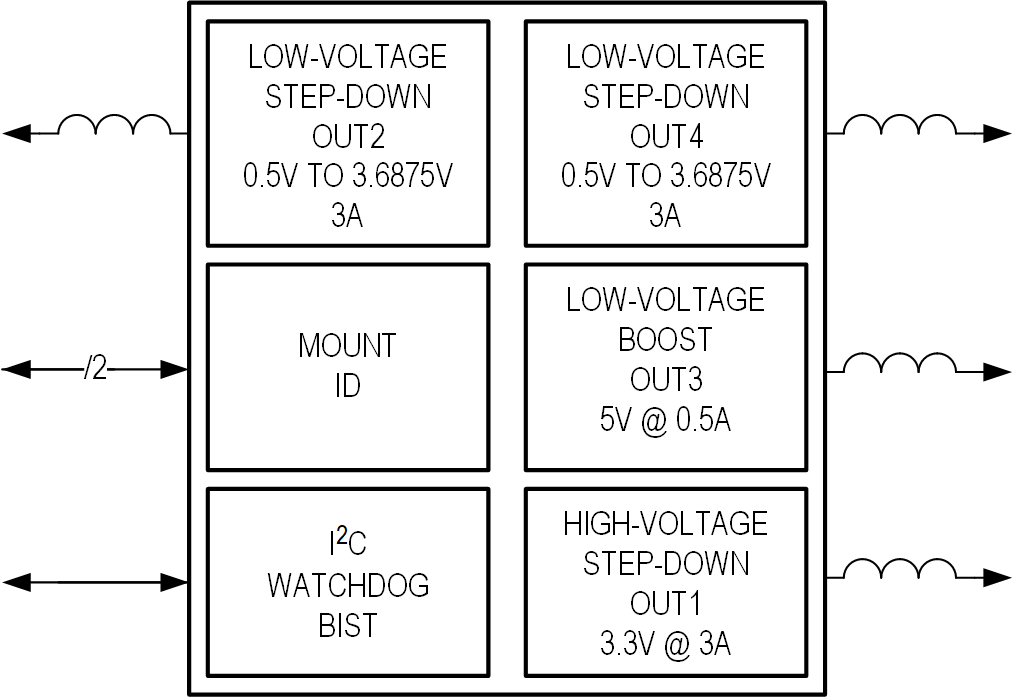

MAX20433 Simplified Block Diagram MAX20433 Chip
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
MAX20433EVKIT

Evaluation Kit for MAX20433

今すぐ購入 詳細を表示

機能と利点

  • Integrated IC Minimizes Board Area and Layout
  • Input Voltage Range from 3.5V to 36V
  • User-Programmable Settings through I2C
  • Challenge/Response or Simple Windowed Watchdog
  • 2.1MHz Fixed-Frequency Switching with Spread-Spectrum Option
  • Status Monitoring through RESET Pin and I2C StatusRegisters
  • Fully Assembled and Tested
  • Proven PCB Layout with Automotive-Grade Components Tested

製品詳細

The MAX20433 evaluation kit (EV kit) is a fully assembled and tested application circuit for the MAX20433 high-efficiency, four-output power management IC (PMIC). This EV kit can test all outputs to full load within the normal operation input range of 3.5V to 36V. The IC features two modes of watchdog operation—challenge/response and simple windowed mode—which can also be disabled for simplified evaluation.

To configure the MAX20433 and monitor errors, I2C communication must be used. Using a PC-to-I2C interface such as the MINIQUSB or MAX32625PICO and software such as Simple I2C for reading and writing to I2C registers simplifies testing. Windows®-based graphical-user interface (GUI) software is available for use with the EV kit and can be downloaded from the Analog Devices website at www.analog.com/MAX20433 (under the Design & Development tab). Windows 7 or newer is required to use the EV kit software.

Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
MAX20433EVKIT
Evaluation Kit for MAX20433
MAX20433EVKIT Board Photo Angle View MAX20433EVKIT Board Photo Top View MAX20433EVKIT Board Photo Bottom View
