  6. MAX20406

最新データシート：英語版 Rev. 10
PDF
データシートご利用上の注意
EE-Sim 設計およびシミュレーション
1 すべてを表示

製品概要

機能と利点

  • 複数の機能を小型サイズで実現
    • 動作VIN範囲：3V～36V
    • 自己消費電流：10µA (スキップモード時)
    • FET内蔵同期整流DC-DCコンバータ
    • 固定周波数オプション：400kHz、2.1MHz、および3MHz
    • 固定内部ソフトスタート：2.5ms
    • 設定可能な出力：0.8V～10V、または固定出力電圧：3.3V、3.9V、4.2V、および5.0V
    • その他の固定出力オプション：2.9V～6V (100mVステップ)
    • 17ピンおよび15ピンFC2QFN (3.5mm × 3.75mm)
    • 対称形のパッケージによって優れたEMI性能を提供
  • 2相対応
    • 高出力設計用に2相構成で使用可能
    • 共有のVEA端子を介した動的電流共有
    • 2相での低IQ動作が可能
  • 高精度
    • 出力電圧精度：±1% (FPWMモード、無負荷時)
    • PGOODによる高精度出力電圧監視
  • 車載環境に対応する堅牢性
    • 強制PWMおよびスキップモード動作
    • 低ドロップアウトの99%デューティサイクル動作
    • 過熱および短絡保護
    • 動作温度範囲：-40℃～+125℃
    • ロードダンプ耐性：42V
    • AEC-Q100認定

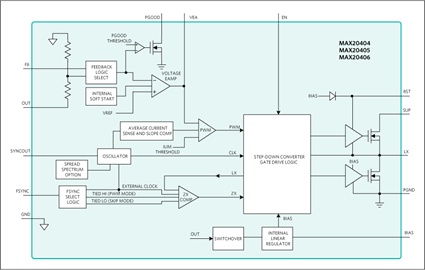

製品概要

MAX20404/MAX20405/MAX20406/MAX20406E ICは、ハイサイドおよびローサイドスイッチを内蔵した小型同期整流バックコンバータです。これらのICは、広い3V～36Vの入力電圧範囲で最大6Aを供給するように設計されています。PGOOD信号を観察することによって電圧品質を監視することができます。MAX20404/MAX20405/MAX20406/MAX20406Eは99%デューティサイクルで動作させるドロップアウト状態での動作が可能なため、車載および産業用アプリケーションに最適です。

MAX20404/MAX20405/MAX20406/MAX20406Eは、設定可能または5Vおよび3.3Vの固定出力電圧で提供されます。周波数は内部で2.1MHz (または400KHzまたは3MHz)に固定されているため、小型外付け部品の使用が可能で、出力リップルが低減され、AM干渉がないことが保証されます。MAX20404/MAX20405/MAX20406/MAX20406Eは軽負荷時には自動的にスキップモードに移行し、無負荷時で10µAの超低自己消費電流になります。この製品ファミリ(MAX20408/MAX20410を含む)は、単相構成で4A～10A、および2相構成で最大20Aのピンコンパチブルな製品を提供します。また、このデバイスは2相動作用にも最適化され非常に高い電流共有精度を備えています。これらのデバイスは、変調周波数に起因するEMI放射を最小限に抑えるように設計された、スペクトラム拡散周波数変調オプションで注文することができます。

MAX20404/MAX20405/MAX20406/MAX20406Eは小型17ピンおよび15ピンFC2QFNパッケージ(3.5mm × 3.75mm)で提供され、使用する外付け部品はごくわずかです。

アプリケーション

  • 車載用
  • インフォテインメント・システム
  • null
  • 産業
  • null

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

評価キット (1)

参考資料

  • すべてを表示 (1)
  • データシート (1)
    • Document Type

    ツールおよびシミュレーション

    EE-Sim® パワー・ツール

    EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

    EESim-Pdp-Spotlight

    リファレンス・デザイン (1)

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    MAX20406AFOA/VY+ 材料宣誓書（MD） 信頼性データ 17L, FC2QFN PKG., 3.5X3.75x0.75mm
    MAX20406AFOA/VY+T 材料宣誓書（MD） 信頼性データ 17L, FC2QFN PKG., 3.5X3.75x0.75mm
    MAX20406AFOB/VY+ 材料宣誓書（MD） 信頼性データ 17L, FC2QFN PKG., 3.5X3.75x0.75mm
    MAX20406AFOB/VY+T 材料宣誓書（MD） 信頼性データ 17L, FC2QFN PKG., 3.5X3.75x0.75mm
    MAX20406AFOC/VY+ 材料宣誓書（MD） 信頼性データ 17L, FC2QFN PKG., 3.5X3.75x0.75mm
    MAX20406AFOC/VY+T 材料宣誓書（MD） 信頼性データ 17L, FC2QFN PKG., 3.5X3.75x0.75mm
    MAX20406AFOD/VY+ 材料宣誓書（MD） 信頼性データ 17L, FC2QFN PKG., 3.5X3.75x0.75mm
    MAX20406AFOD/VY+T 材料宣誓書（MD） 信頼性データ 17L, FC2QFN PKG., 3.5X3.75x0.75mm
    MAX20406AFOE/VY+ 材料宣誓書（MD） 信頼性データ 17L, FC2QFN PKG., 3.5X3.75x0.75mm
    MAX20406AFOE/VY+T 材料宣誓書（MD） 信頼性データ 17L, FC2QFN PKG., 3.5X3.75x0.75mm
    MAX20406EAFLA/VY+ 材料宣誓書（MD） 信頼性データ 15-LFCSP_SS-3.5X3.5X0.75
    MAX20406EAFLA/VY+T 材料宣誓書（MD） 信頼性データ 15-LFCSP_SS-3.5X3.5X0.75
    MAX20406EAFLB/VY+ 材料宣誓書（MD） 信頼性データ 15-LFCSP_SS-3.5X3.5X0.75
    MAX20406EAFLB/VY+T 材料宣誓書（MD） 信頼性データ 15-LFCSP_SS-3.5X3.5X0.75
