MAX20404

車載36V、4A/5A/6A全機能内蔵同期整流バックコンバータ

すべて表示 showmore-icon

業界最小の高電力ステップダウンコンバータ、高効率

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.11)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 16
1Ku当たりの価格 最低価格：$1.54
特長
  • 複数の機能を小型サイズで実現
    • 動作VIN範囲：3V～36V
    • 自己消費電流：10µA (スキップモード時)
    • FET内蔵同期整流DC-DCコンバータ
    • 固定周波数オプション：400kHz、2.1MHz、および3MHz
    • 固定内部ソフトスタート：2.5ms
    • 設定可能な出力：0.8V～10V、または固定出力電圧：3.3V、3.9V、4.2V、および5.0V
    • その他の固定出力オプション：2.9V～6V (100mVステップ)
    • 17ピンおよび15ピンFC2QFN (3.5mm × 3.75mm)
    • 対称形のパッケージによって優れたEMI性能を提供
  • 2相対応
    • 高出力設計用に2相構成で使用可能
    • 共有のVEA端子を介した動的電流共有
    • 2相での低IQ動作が可能
  • 高精度
    • 出力電圧精度：±1% (FPWMモード、無負荷時)
    • PGOODによる高精度出力電圧監視
  • 車載環境に対応する堅牢性
    • 強制PWMおよびスキップモード動作
    • 低ドロップアウトの99%デューティサイクル動作
    • 過熱および短絡保護
    • 動作温度範囲：-40℃～+125℃
    • ロードダンプ耐性：42V
    • AEC-Q100認定

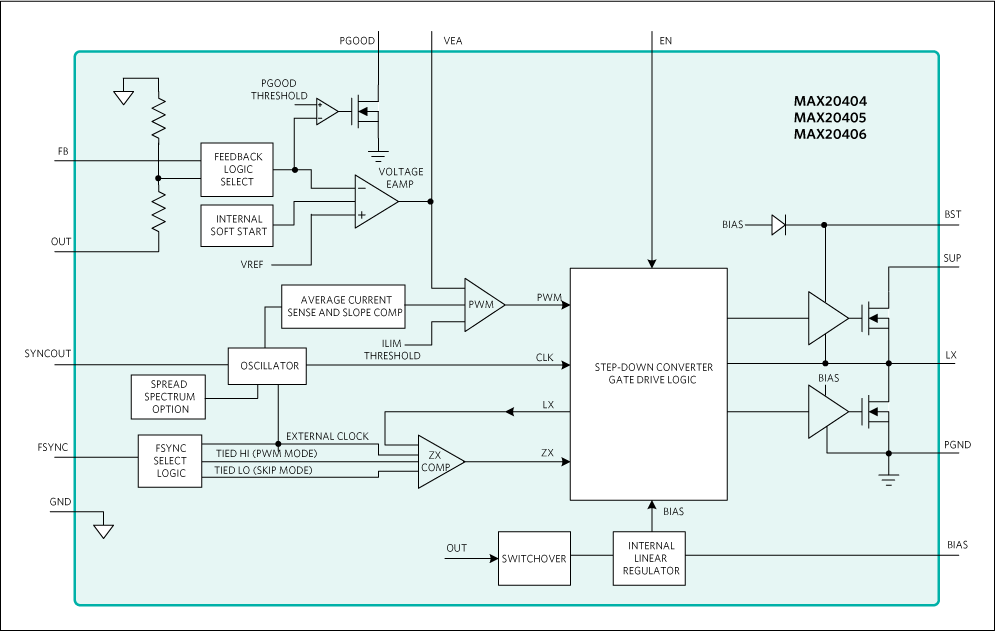

製品概要
show more Icon

MAX20404/MAX20405/MAX20406/MAX20406E ICは、ハイサイドおよびローサイドスイッチを内蔵した小型同期整流バックコンバータです。これらのICは、広い3V～36Vの入力電圧範囲で最大6Aを供給するように設計されています。PGOOD信号を観察することによって電圧品質を監視することができます。MAX20404/MAX20405/MAX20406/MAX20406Eは99%デューティサイクルで動作させるドロップアウト状態での動作が可能なため、車載および産業用アプリケーションに最適です。

MAX20404/MAX20405/MAX20406/MAX20406Eは、設定可能または5Vおよび3.3Vの固定出力電圧で提供されます。周波数は内部で2.1MHz (または400KHzまたは3MHz)に固定されているため、小型外付け部品の使用が可能で、出力リップルが低減され、AM干渉がないことが保証されます。MAX20404/MAX20405/MAX20406/MAX20406Eは軽負荷時には自動的にスキップモードに移行し、無負荷時で10µAの超低自己消費電流になります。この製品ファミリ(MAX20408/MAX20410を含む)は、単相構成で4A～10A、および2相構成で最大20Aのピンコンパチブルな製品を提供します。また、このデバイスは2相動作用にも最適化され非常に高い電流共有精度を備えています。これらのデバイスは、変調周波数に起因するEMI放射を最小限に抑えるように設計された、スペクトラム拡散周波数変調オプションで注文することができます。

MAX20404/MAX20405/MAX20406/MAX20406Eは小型17ピンおよび15ピンFC2QFNパッケージ(3.5mm × 3.75mm)で提供され、使用する外付け部品はごくわずかです。

アプリケーション

  • 車載用
  • インフォテインメント・システム
  • ADASおよびその他の安全性重視のアプリケーション
  • 産業
  • 高電圧DC/DCコンバータ
Show More Arrow image
file データシートを表示 (Rev.11)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 16
1Ku当たりの価格 最低価格：$1.54
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX20404

資料

1
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 04/18/2024
English

MAX20404-MAX20406: Automotive 36V, 4A/5A/6A, Fully Integrated Synchronous Silent Switcher Buck Converters Data Sheet (Rev.11)

PDFファイルを開く

redirect
3.38 M
download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

1

Thumbnail Image

ビデオ

2022-10-04

07:00

Introduction of the MAX20404/MAX20405/MAX20406 Automotive 36V, 4A/5A/6A Fully Integrated Synchronous Buck Converter

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20404AFOA/VY+ 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOA/VY+T 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOB/VY+ 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOB/VY+T 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOC/VY+ 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOC/VY+T 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOD/VY+ 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOD/VY+T 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOE/VY+ 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOE/VY+T 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOF/VY+ 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOF/VY+T 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOJ/VY+ 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOJ/VY+T 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOK/VY+ 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX20404AFOK/VY+T 17L, FC2QFN PKG., 3.5X3.75x0.75mm external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 11, 2023

- 2364A

ASSEMBLY

MAX20404AFOA/VY+

製造中

MAX20404AFOA/VY+T

製造中

MAX20404AFOB/VY+

製造中

MAX20404AFOB/VY+T

製造中

MAX20404AFOC/VY+

製造中

MAX20404AFOC/VY+T

製造中

MAX20404AFOD/VY+

製造中

MAX20404AFOD/VY+T

製造中

MAX20404AFOE/VY+

製造中

MAX20404AFOE/VY+T

製造中

MAX20404AFOF/VY+

製造中

MAX20404AFOJ/VY+

製造中

MAX20404AFOJ/VY+T

製造中

MAX20404AFOK/VY+

製造中

pdf

pcn_2364a

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 11, 2023

- 2364A

arrow down

ASSEMBLY

MAX20404AFOA/VY+

製造中

MAX20404AFOA/VY+T

製造中

MAX20404AFOB/VY+

製造中

MAX20404AFOB/VY+T

製造中

MAX20404AFOC/VY+

製造中

MAX20404AFOC/VY+T

製造中

MAX20404AFOD/VY+

製造中

MAX20404AFOD/VY+T

製造中

MAX20404AFOE/VY+

製造中

MAX20404AFOE/VY+T

製造中

MAX20404AFOF/VY+

製造中

MAX20404AFOJ/VY+

製造中

MAX20404AFOJ/VY+T

製造中

MAX20404AFOK/VY+

製造中

pdf

pcn_2364a

external-icon

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細
MAX42405
popup image
Cart

新規設計に推奨

36V、5A/6A、完全統合型の同期整流式降圧コンバータ

評価用キット 1

MAX20406EVKIT

MAX20404/MAX20405/MAX20406の評価用キット

zoom

MAX20406EVKIT

MAX20404/MAX20405/MAX20406の評価用キット

download icon

ダウンロード

 print icon

印刷
MAX20406EVKIT
MAX20404/MAX20405/MAX20406の評価用キット

機能と利点

  • 入力電源範囲：3V～36V
  • 出力電圧：3.3V/5V固定および0.8～10V可変
  • 出力電流：最大6A
  • 周波数同期入力
  • イネーブル入力
  • スペクトラム拡散が利用可能
  • 電圧監視PGOOD出力が利用可能
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX20406の評価用キット(EVキット)は、10µAの自己消費電流を備えた車載2.1MHz同期整流式降圧コンバータのMAX20406を評価するための実証済みデザインを提供します。標準のEVキットのPCBにはMAX20406AFOB/VY+ (2.1MHz、3.3V)が実装されるとともに、評価のための各種のテスト・ポイントおよびジャンパが用意されています。このEVキットの出力電圧は固定で、最小限の部品変更によって容易に設定可能です。デフォルトのEVキットは3V～36Vの入力電圧で最大6Aを供給するように設計されています。PGOOD信号の観察によって電圧品質を監視することができます。MAX20406のEVキットはMAX20404およびMAX20405の評価にも使用できます。

アプリケーション

  • 車載ADASおよびその他の安全上重要なアプリケーション
  • 車載インフォテインメントシステム
  • 高電圧DC-DCコンバータ
  • 産業用

評価用キット1

MAX20406EVKIT

MAX20404/MAX20405/MAX20406の評価用キット
