MAX20402

オートモーティブ36V、2.5A/3.5A、完全統合型同期整流式降圧コンバータ

すべて表示 showmore-icon

オートモーティブ・オフバッテリ・アプリケーション用、高効率、低EMI、同期整流式降圧コンバータ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$1.27
特長
  • 小さなサイズに複数の機能を搭載
    • 動作入力電圧範囲:3V~36V
    • FETを内蔵した最大2.5A/3.5Aの同期整流式DC/DCコンバータ
    • スキップ・モードで10μAの静止電流
    • スイッチング周波数:3MHz/2.1MHz/400kHz
    • スペクトラム拡散オプション
    • 2.5ms固定の内部ソフトスタート
    • プログラマブルな0.8V~12Vの出力電圧範囲または5V/3.3Vの固定オプションを選択可能
    • 99%のデューティ・サイクル動作により、低ドロップアウト電圧を実現
  • 安全性が不可欠なアプリケーションに対応する高精度
    • FPWMでの出力電圧精度:±1.5%
    • 高精度のイネーブル閾値で、UVLO閾値が完全にプログラマブル
    • ウィンドウ化された正確なPGOOD
  • オートモーティブ環境に対応する堅牢性
    • 平均電流モード、強制PWM、スキップ動作
    • 過熱、過電圧、短絡の保護

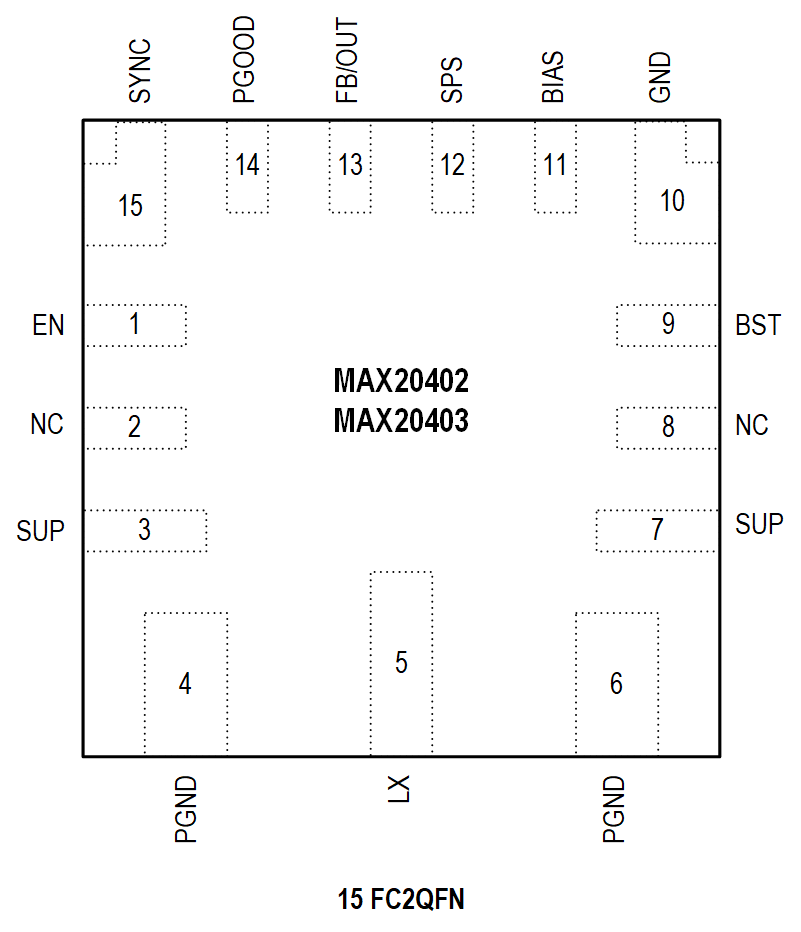

    • 3mm x 3mm FC2QFN
    • 動作温度範囲:-40°C~+125°C
    • 42Vの負荷ダンプを許容
    • AEC-Q100認定済み
製品概要
show more Icon

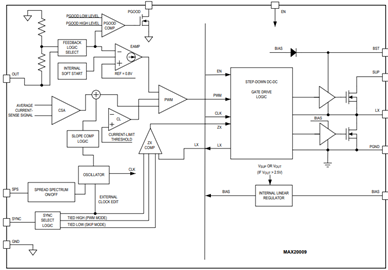

MAX20402/MAX20403 ICは、ハイサイドおよびローサイドのスイッチを内蔵した小型の同期整流式降圧コンバータです。MAX20402/MAX20403は、3V~36Vの幅広い入力電圧範囲にわたって最大2.5A/3.5Aを供給します。PGOOD信号によって電圧品質を監視できます。これらのICは、デューティ・サイクル99%でのドロップアウト動作が可能であるため、オートモーティブ用および工業用アプリケーションに最適です。

MAX20402/MAX20403では、外部で設定可能な出力電圧、または内部で固定された5Vおよび3.3Vの出力電圧を使用できます。3MHz/2.1MHz/400kHzの固定内部周波数オプションにより、小型の外付け部品を使用でき、出力リップルが減少して、AM干渉も発生しません。

SYNCがローのとき、MAX20402/MAX20403は軽負荷時には自動的にスキップ・モードに入り、無負荷時の静止電流は10μAと非常に小さい値です。ピン選択可能な強制PWMモードも使用でき、EMI性能が向上します。変調周波数によるEMI放射を最小限に抑えるよう設計された、スペクトラム拡散周波数変調オプションを備えています。

MAX20402/MAX20403は小型の3mm x 3mm FC2QFNパッケージに収められており、外付け部品がほとんど不要です。

アプリケーション

  • オートモーティブ・アプリケーション
    • ADASシステム
    • レーダー・モジュール
    • インフォテインメント
  • 工業用アプリケーション
  • 高電圧DC/DCコンバータ
