MAX20357

Power Line Communication with ModelGauge Fuel Gauge and Charger

すべて表示 showmore-icon

Industry's First Battery Management System with Power Line Communication

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.04
特長
  • Power Line Communication (PLC) Interface
    • 100kpbs System Throughput
    • 167.7kpbs Bit Rate
    • 200mA Dual-Slave and 400mA Mono-Slave Output Charging Current
    • Automatic Earbud Insertion/Removal Detection
    • 4Mbaud, Half-Duplex, Data Only UART Mode
    • PLC Controllable GPIOs, Reset and Shipping Mode
  • High-Efficiency Autonomous Charging System
    • 90% End-to-End Charging Efficiency from Master to Slave Battery
    • 400mA Integrated Linear Charger
    • Optimized Charging Efficiency by Automatic DVS Negotiation between Master and Slave
  • Robust PLC Output Protection Features
    • Highly Flexible Moisture Detection Block
    • Input Current Limiting
    • 8kV Contact ESD Protection
  • Small Solution Size
    • Low External Component Count
    • 2.69mm x 2.69mm 36-bump, 0.4mm pitch WLP Package
製品概要
show more Icon

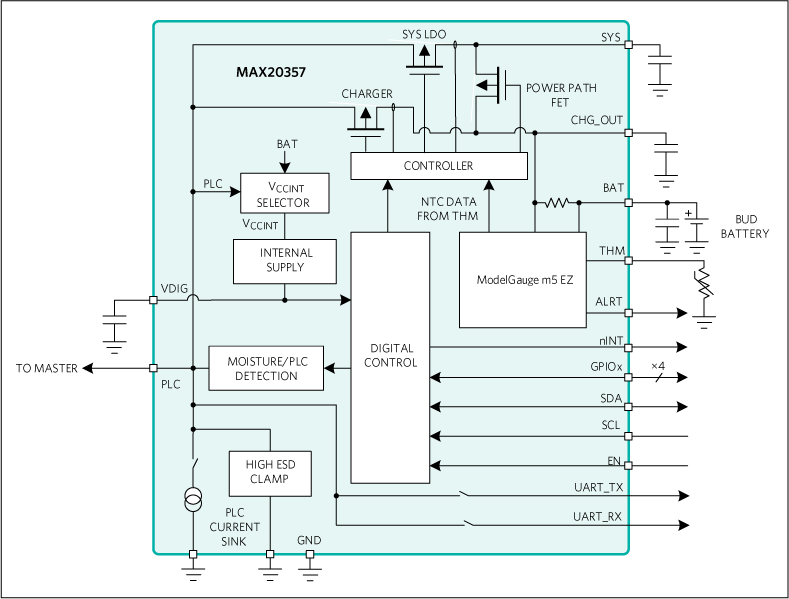

The MAX20357 is a Power Line Communication (PLC) slave with ModelGauge m5 EZ fuel gauge and charger. The MAX20357 and MAX20355 provide a complete system solution for charging and data transfer between a charging case and battery powered device over a single contact.

The PLC interface is capable of 100kpbs throughput while simultaneously providing 200mA of charging/system current per channel. A 4Mbaud halfduplex data only UART mode provides an easy and fast method for firmware updates, debugging interface, and factory modes.

The charger on slave device MAX20357 controls the output of the 3.3W buck-boost converter in the MAX20355 with dynamic voltage scaling (DVS).

The MAX20357 integrates an ultra-low power fuelgauge which implements the Maxim ModelGauge m5 algorithm. The IC monitors a single-cell battery pack and supports internal current sensing.

Additional features include comprehensive master device insertion and removal notifications, moisture detection, overcurrent protection, and 8kV contact rated ESD protection on the PLC output.

APPLICATIONS

  • True Wireless Stereo Headphones
  • Augmented Reality Glasses
  • Wearable Devices

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.04

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20357EWX+
  • HTML
  • HTML
MAX20357EWX+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

MAXREFDES182

Power Line Communication with ModelGauge Fuel Gauge and Charger

zoomopens a dialog

MAXREFDES182

Power Line Communication with ModelGauge Fuel Gauge and Charger

Power Line Communication with ModelGauge Fuel Gauge and Charger

機能と利点

  • System solution for charging and data transfer over a single contact
  • Insertion/removal detection
  • Various PLC commands
  • Autonomous charging with headroom control
  • Mailbox data transfer
  • Moisture detection

Applications

  • True wireless stereo (TWS) headphones
  • Augmented reality glasses
  • Wearable devices
詳細なリファレンス・デザインを表示 external link
