MAX20079

車載36V 3.5Aバックコンバータ、3.5µAのIQ

すべて表示 showmore-icon

クラス最高の超低IQバック、車載アプリケーションに最適

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.58
特長
  • FET内蔵同期整流DC-DCコンバータ
    • 出力電流:3.5A
    • 自己消費電流:3.5µA (スタンバイモード)
  • 小型ソリューションによってスペースを節約
    • 最小オン時間:65ns
    • 固定動作周波数オプション:2.1MHzまたは400kHz
    • 出力電圧:設定可能な3V~12Vまたは固定5V/3.3Vオプションが利用可能
    • 固定内部ソフトスタート:3.5ms
    • 革新的な電流モード制御アーキテクチャによって総基板スペースとBOM数を最小化
  • PGOOD出力および高電圧EN入力によって電源シーケンスを簡素化
  • 車載アプリケーションに最適な保護機能と動作範囲
    • 動作VIN範囲:3V~36V
    • ロードダンプ保護:40V
    • 低ドロップアウトの99%デューティサイクル動作
    • 自動車用温度範囲:-40℃~+125℃
    • AEC-Q100認定
製品概要
show more Icon

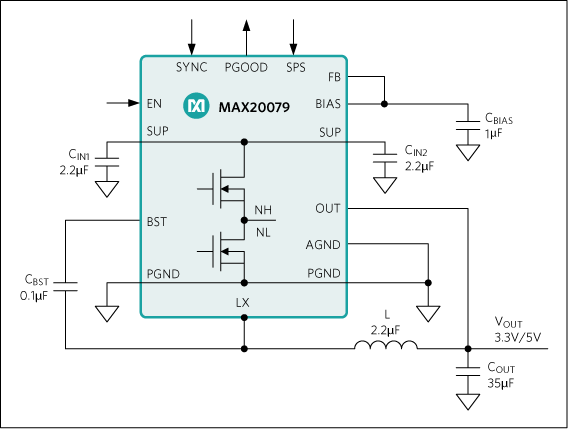

MAX20079は、ハイサイドおよびローサイドスイッチを内蔵した小型、車載グレード同期整流バックコンバータです。このデバイスは+3V~+36Vの入力電圧で最大3.5Aを供給するように設計され、無負荷時の自己消費電流はわずか3.5µAです。MAX20079は+6V~+18Vの通常動作入力範囲内で±2%の高精度の出力電圧を提供します。このコンバータは65nsの最小オン時間を備え、大きい入力-出力変換比に対応します。PGOOD信号を観察することによって電圧品質を監視することができます。MAX20079は、99%デューティサイクルで動作させるドロップアウト状態での動作が可能なため、車載および産業アプリケーションに最適です。このICは、3.3Vおよび5Vの固定出力電圧を備えた標準製品が提供されます。さらに、MAX20079は外付け抵抗分圧器を使用して3V~12Vの出力電圧に設定することができます。周波数は内部で2.1MHzに固定されているため、小型外付け部品の使用が可能で、出力リップルが低減され、AM干渉がないことが保証されます。400kHzのオプションも提供され、最小のスイッチング損失と最大の効率を提供します。MAX20079は軽負荷時には自動的にスキップモードに移行し、3.5µA (無負荷時)の超低自己消費電流になります。このデバイスは、変調周波数に起因するEMI放射を最小限に抑えるように設計された、端子でイネーブル可能なスペクトラム拡散周波数変調を提供します。

MAX20079は小型20ピンSW-TQFNパッケージ(4mm × 4mm)で提供され、使用する外付け部品はごくわずかです。合理的なパッケージレイアウトの結果として、優れたEMI性能を備えた非常に低ノイズのソリューションになっています。

アプリケーション

  • 車載用
  • 高電圧DC-DCコンバータ
  • 産業用

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.58

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX20079AATP/VY+
  • HTML
  • HTML
MAX20079AATP/VY+T
  • HTML
  • HTML
MAX20079BATP/VY+
  • HTML
  • HTML
MAX20079BATP/VY+T
  • HTML
  • HTML
MAX20079DATP/VY+
  • HTML
  • HTML
MAX20079DATP/VY+T
  • HTML
  • HTML
MAX20079EATP/VY+
  • HTML
  • HTML
MAX20079EATP/VY+T
  • HTML
  • HTML
MAX20079FATP/VY+
  • HTML
  • HTML
MAX20079FATP/VY+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX20079EVKIT

MAX20079の評価キット

zoom

MAX20079EVKIT

MAX20079の評価キット

MAX20079の評価キット

機能と利点

  • 入力電源範囲:3.5V~36V
  • 出力電圧:固定(5Vまたは3.3V)、または調整可能(3V~10V)
  • 出力電流:最大3.5A
  • 周波数同期入力
  • イネーブル入力
  • 電圧監視PGOOD出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX20079の評価キット(EVキット)は、20ピン側面濡れ性TQFN (SWTQFN)パッケージに封止された2.1MHz/400kHz高電圧ミニバックコンバータのMAX20079を評価するための実証済みデザインを提供します。すべての部品は、自動車用温度範囲に定格されています。評価のための各種テストポイントおよびジャンパが用意されています。

MAX20079EVKIT#にはMAX20079AATP/VY+ (5V、2.1MHz)が実装されていますが、最小限の部品の変更で任意バージョンのMAX20079の評価に使用することができます。

アプリケーション

  • ADAS
  • クラスタ
  • インフォテイメント
  • ナビゲーション
  • PoL (Point of Load)
