製品概要
機能と利点
- 高機能一式を超小型実装面積で提供
- 高効率DC-DCコンバータ
- 出力電流：最大3A
- 動作電源電圧：2.7V～5.5V
- 抵抗で調整可能または出荷時にプリセットされた出力電圧
- 同期可能、2.2MHzスイッチング周波数イネーブル入力
- アクティブローRESET出力
- スペクトラム拡散イネーブル入力
- 強制PWMおよびスキップモード
- 電流モードアーキテクチャ
- 10ピンTDFN (3mm × 3mm × 0.85mm)
- 高精度
- 過電圧モニタ：107%
- 低電圧モニタ：93%
- 出力電圧精度：±1.5%
- 優れた負荷過渡性能
- 過熱および短絡保護
- 動作温度範囲：-40℃～+125℃
製品概要
高効率スイッチングレギュレータファミリのMAX20073/MAX20074は、0.5V～3.8Vから最大3Aの負荷電流を供給します。これらのデバイスは2.7V～5.5Vの入力電圧範囲で動作するため、オンボードポイントオブロードおよびポストレギュレーションアプリケーションに最適です。総出力誤差は全負荷、ライン、温度にわたって±1.5%以下です。
これらのデバイスは固定周波数PWM動作モードを備え、スイッチング周波数は2.2MHzです。高周波動作によって、全セラミックコンデンサ設計および小型外付け部品の使用が可能です。
低抵抗の内蔵スイッチによって、重要なインダクタンスを最小限に抑制しながら、重負荷で高効率を実現するため、ディスクリートソリューションに比べてレイアウトが容易になります。簡素なレイアウトと実装面積によって、新規設計のファーストパスでの成功が確保されます。
これらのデバイスはイネーブル入力、スペクトラム拡散イネーブル入力、およびアクティブローのRESET出力を提供します。出力電圧は出荷時にプリセットすることが可能で、高価な0.1%の外付け抵抗を使用することなく±1.5%の出力電圧精度を達成することができます。さらに、出力電圧は0.5Vの内部リファレンスと共に、フィードバックに2つの外付け抵抗を使用することによって任意の値に設定することが可能です。これらのデバイスは固定0.85msのソフトスタート時間を提供します。
10ピンTDFNエクスポーズドパッドデバイスは、過熱シャットダウンおよび過電流制限を内蔵しています。すべてのデバイスは-40℃～+125℃の周囲温度範囲にわたって動作するように設計されています。
デザインソリューション：Why Automotive ECUs Need a High-Performance POL Converter ›
アプリケーション
- 車載用
- PoL (Point-of-Load)
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

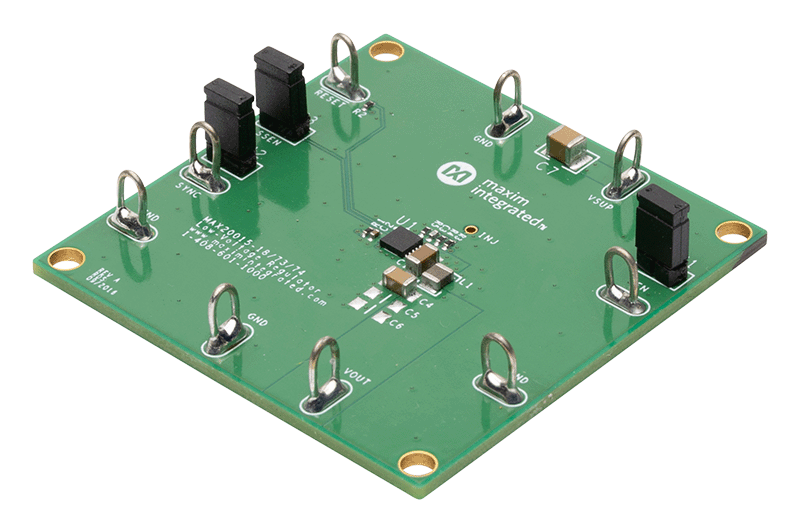

評価キット (2)
参考資料
-
Design Note- ds55-why-automotive-ecus-need-a-high-performance-pol-converter10/10/2022PDF300K
ツールおよびシミュレーション
EE-Sim® パワー・ツール
EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。
SIMPLISモデル
