MAX20046

製造中

車載ハイスピードUSB 2.0プロテクタ

クラス最高のアイダイアグラムと内部保護を備えたモジュール間接続用の小型ソリューション

データシート (Rev. 3) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 低い23mA/45mA (MAX20046GTCA/V+)または60/120mA (MAX20046GTCC/V+)の電流スレッショルドによってモジュール間アプリケーションに対応
  • 最適化されたUSB性能のための機能
    • 2つのRON 3.3Ω (typ) USB 2.0データスイッチ
    • USB 2.0動作：480Mbps、12Mbps、または1.5Mbps
    • フォルト回復時間：9ms
    • 過電流ブランキング時間：1ms
    • 固定HVBUS保護トリップスレッショルド：5.7V (typ)
  • 車載環境での堅牢性
    • 保護対象のHVBUS出力のバッテリへの短絡保護およびGNDへの短絡保護
    • HVD+およびHVD-出力のバッテリへの短絡保護およびHVBUSへの短絡保護
    • ISO 10605およびIEC 61000-4-2 ESD規格に従って試験済み
    • 12ピンTQFN-EPパッケージ(3mm × 3mm)
    • 動作温度範囲：-40℃～+105℃
    • AEC-Q100認定
MAX20046
車載ハイスピードUSB 2.0プロテクタ

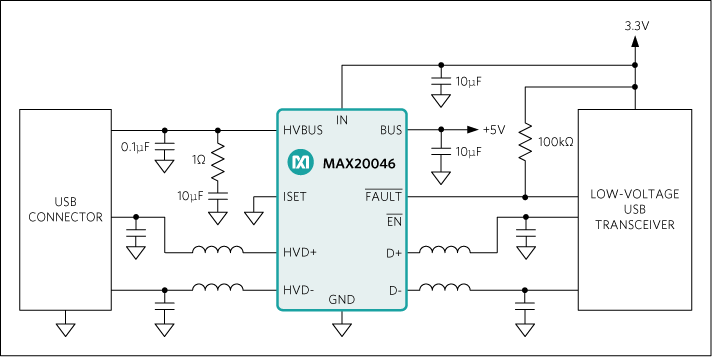

MAX20046：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX20046EVKIT

MAX20046の評価キット

今すぐ購入 詳細を表示

機能と利点

  • USBのBUS、D+、およびD-信号を最大18Vの過電圧およびESD発生から保護
  • USB BUS低電圧ロックアウト
  • USB BUS過電流保護スレッショルド：23mA/45mA (typ)
  • 過電流ブランキング時間：1ms
  • 通過可能なUSBデータ信号：480Mbps
  • 低オン抵抗
    • BUS：500mΩ (max)
    • D+およびD-：3.3Ω (typ)
  • アクティブローFAULT出力信号
  • USB給電式
  • 完全実装および試験済み
  • 12ピンTQFNパッケージのMAX20046 ICを評価

製品詳細

MAX20046の評価キット(EVキット)は、車載USBアプリケーション用の過電圧保護(OVP)、静電気放電(ESD)保護、および低電圧ロックアウト(UVLO)/過電流保護(OCP)を備えた車載ハイスピードUSB 2.0プロテクタスイッチICのMAX20046を実証します。

このデバイスは、USBのBUS、D+、およびD-データラインをバッテリへの短絡やESD発生などの過電圧状態から保護します。UVLOは、BUSをグランドへの短絡などの低電圧状態に対して保護します。BUS OCPは、ブランキング時間を使用して瞬間的なBUS短絡を無視することができるようにします。すべてのフォルトはアクティブローのFAULT出力信号を使って監視することができます。

このデバイスは最大480MbpsのハイスピードUSB差動(D+およびD-)信号を通過させることが可能で、BUSに対して低い500mΩのRON (max)を備え、D+およびD-ラインに対して3.3ΩのRON (typ)を備えています。このEVキットはUSB BUSによって給電されます。ボード上の車載レギュレータのMAX15007Aは、INのリファレンス電圧を供給します。60mA/120mAの電流スレッショルドが必要な場合は、MAX20046GTC/V+を注文し、U1と交換してください。

アプリケーション

  • 車載USB保護
