製品概要
機能と利点
- 厳しい車載OEMモジュールの消費電力および性能仕様に適合
- スキップモード自己消費電流：17µA
- 出力電圧精度：±1.5% (5.0V/3.3V固定、または1V～10Vの範囲で調整可能)
- クランク対応設計を実現
- 広い入力電源範囲：3.5V～36V
- EMI低減機能によって広入力電圧範囲を犠牲にすることなく敏感なラジオ帯域への干渉を抑制
- 50ns (typ)の最小オン時間によってカーバッテリからの3.3V出力(2.2MHz時)用のスキップなしの動作を保証
- スペクトラム拡散オプション
- 周波数同期入力
- 抵抗で設定可能な周波数：220kHz～2.2MHz
- 高集積および放熱特性を高めたパッケージによって基板スペースとコストを削減
- デュアル、最大2.2MHzのステップダウンコントローラ
- 180°逆位相動作
- 強制PWM (FPWM)およびスキップモードを備えた電流モードコントローラ
- 放熱特性を高めた、28ピンTQFN-EPパッケージ
- 保護機能によってシステムの信頼性を向上
- 電源過電圧および低電圧ロックアウト
- 過熱および短絡保護
製品概要
MAX20034は車載2.2MHz、デュアル同期整流ステップダウンコントローラICで、180°逆位相で動作する2つの高電圧、同期整流ステップダウンコントローラを提供します。このICは3.5V～42Vの入力電源電圧で動作し、99%デューティサイクルで動作することによってドロップアウト状態での機能が可能です。このICは自動車のコールドクランク時やエンジンストップスタート状態など、広い入力電圧範囲で中～高出力を必要とするアプリケーションを対象としています。
このICのステップダウンコントローラは最大2.2MHzの周波数で動作するため、小型外付け部品の使用が可能で、出力リップルが低減され、AM帯域の妨害がないことが保証されます。スイッチング周波数は抵抗で調整可能です(220kHz～2.2MHz)。設定可能なSYNC入力によって、強制固定周波数動作、超低自己消費電流のスキップモード、および外部クロック同期の3つの周波数モードが可能で、性能を最適化することができます。また、このICはスペクトラム拡散周波数変調も提供され、EMI干渉を最小限に抑えます。
このICはパワーOKモニタ、過電圧ロックアウト、および低電圧ロックアウトを備えています。保護機能としては、サイクル単位の電流制限とサーマルシャットダウンが含まれます。MAX20034は-40℃～+125℃の自動車用温度範囲での動作が保証されています。
アプリケーション
- DC分散電源システム
- ナビゲーションおよびラジオヘッドユニット
- 車載電源用POLアプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

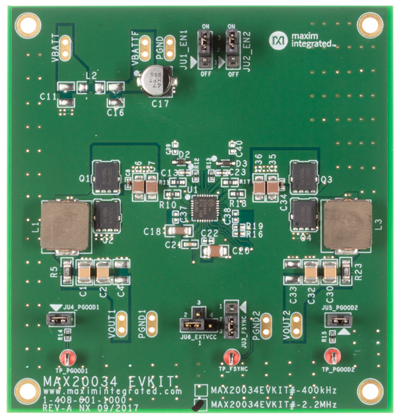

評価キット (2)
参考資料
ツールおよびシミュレーション
EE-Sim® パワー・ツール
EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。
SIMPLISモデル
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX20034ATIR/VY+ | 材料宣誓書（MD） | 信頼性データ | 28-LFCSP_SS-5X5X0.75 | |
| MAX20034ATIR/VY+T | 材料宣誓書（MD） | 信頼性データ | 28-LFCSP_SS-5X5X0.75 | |
| MAX20034ATIS/VY+ | 材料宣誓書（MD） | 信頼性データ | 28-LFCSP_SS-5X5X0.75 | |
| MAX20034ATIS/VY+T | 材料宣誓書（MD） | 信頼性データ | 28-LFCSP_SS-5X5X0.75 | |
| ウェハ・ファブリケーション・データ |
