製品概要
機能と利点
- 高集積によってソリューションサイズを縮小
- MOSFET内蔵のクワッドステップダウンDC-DCコンバータ、それぞれ1.0Aを供給可能
- 可変出力電圧を備えた1つの200mA LDO
- ハイブリッド負荷ラインアーキテクチャによって小型出力コンデンサの使用が可能
- 車載ポイントオブロードレギュレーション用に設計された性能
- 動作電源電圧：3.0V～5.5V
- 各出力用の個別のイネーブル信号
- UV/OV/UVM/PGOOD
- ソフトスタートと電源シーケンスによって突入電流を低減
- 低ノイズ機能によってEMI性能を向上
- スイッチング周波数：3.2MHz
- 強制PWM動作
- 180°逆位相の2つのチャネル
- SYNC入力
- 車載環境に対応する堅牢性
- 28ピンTQFN-EPパッケージ(4mm × 4mm × 0.8mm)
- 動作温度範囲：-40℃～+125℃
- AEC-Q100認定
製品概要

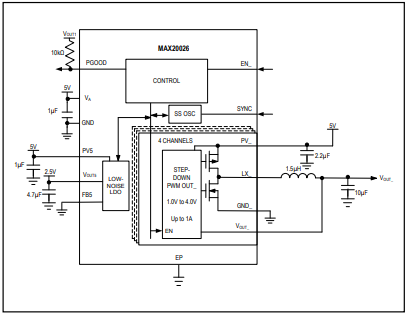

パワーマネージメントIC (PMIC)のMAX20026/MAX20026Sは、4つの低電圧、高効率、ステップダウンDC-DCコンバータと1つの低ノイズLDOリニアレギュレータを内蔵しています。4つのステップダウンDC-DCコンバータ出力はそれぞれ出荷時設定され、最大1.0Aの電流を供給可能です。LDOリニアレギュレータ出力は2.5Vまたは可変を選択可能で、200mAの電流を供給可能です。これらのPMICは3.0V～5.5Vで動作するため、車載ポイントオブロードおよびポストレギュレーションアプリケーションに最適です。
これらのPMICは固定周波数PWMモード動作を備え、スイッチング周波数は3.2MHzです。高周波動作によって、オールセラミックコンデンサの設計と小型外付け部品の使用が可能です。低抵抗の内蔵スイッチによって、クリティカルなインダクタンスを最小限に抑制しながら、重負荷で高効率を実現するため、ディスクリートソリューションに比べてレイアウトが容易になります。内部電流検出およびループ補償は、基板スペースとシステムコストを削減します。
4つのバックコンバータのうち2つは、内部クロックの180°逆位相で動作します。この機能によって必要な入力容量が低減され、EMIも向上します。4つのバックコンバータはすべて、AM帯域外の固定PWMモードで動作します。これらのPMICはSYNC入力を備え、外部クロックとの同期が可能です。これらのPMICは、個別のイネーブル入力および1つのパワーグッド出力を提供します。
これらのPMICは、入力過電圧保護、入力低電圧監視、入力低電圧ロックアウト、サイクル単位の電流制限、および過熱シャットダウンなど、複数の重要な保護機能を提供します。入力低電圧監視は、入力が低電圧監視(UVM)スレッショルドを下回ったときにPGOODをローに駆動することによってブラウンアウト状態を示します。
MAX20026/MAX20026S PMICは、エクスポーズドパッドを備えた28ピンTQFNパッケージで提供され、-40℃～+125℃の自動車用温度範囲での動作が保証されています。
アプリケーション
- 車載用
- 産業用
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX20026ATIA/V+ | 材料宣誓書（MD） | 信頼性データ | Thin Quad Flatpack, No Leads | |
| MAX20026ATIA/V+T | 材料宣誓書（MD） | 信頼性データ | Thin Quad Flatpack, No Leads | |
| MAX20026ATIB/V+ | 材料宣誓書（MD） | 信頼性データ | Thin Quad Flatpack, No Leads | |
| MAX20026ATIB/V+T | 材料宣誓書（MD） | 信頼性データ | Thin Quad Flatpack, No Leads | |
| MAX20026ATIC/V+ | 材料宣誓書（MD） | 信頼性データ | Thin Quad Flatpack, No Leads | |
| MAX20026ATIC/V+T | 材料宣誓書（MD） | 信頼性データ | Thin Quad Flatpack, No Leads | |
| MAX20026ATID/V+ | 材料宣誓書（MD） | 信頼性データ | Thin Quad Flatpack, No Leads | |
| MAX20026ATID/V+T | 材料宣誓書（MD） | 信頼性データ | Thin Quad Flatpack, No Leads | |
