製品概要
機能と利点
- 複数の機能を小型サイズで実現
- 動作VIN範囲：3.5V～36V
- スキップモード時の自己消費電流：25µA
- FET内蔵の同期整流DC-DCコンバータ
- 可変周波数：220kHz～2.2MHz
- 固定内部ソフトスタート：5ms
- 設定可能な1V～10V出力、または固定3.3Vおよび5.0V出力オプションが利用可能
- 低ドロップアウトの98%デューティサイクル動作
- アクティブローRESET出力
- 高精度
- 出力電圧精度：±2%
- 優れた負荷過渡性能
- 車載環境に対応する堅牢性
- 電流モード、強制-PWMおよびスキップ動作
- 過熱および短絡保護
- 17ピンFC2QFNパッケージ(3.5mm × 3.75mm)
- 動作温度範囲：-40℃～+125℃
- ロードダンプ耐性：40V
- AEC-Q100認定

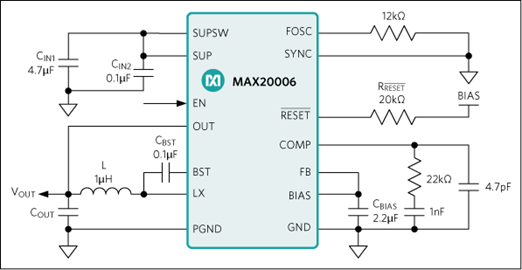

製品概要
MAX20004/MAX20006/MAX20008は、ハイサイドおよびローサイドMOSFETを内蔵した小型、同期整流、車載バックコンバータデバイスです。このデバイスファミリは、3.5V～36Vの入力電圧で最大8Aを供給可能で、無負荷時の自己消費電流はわずか25µAです。アクティブローRESET信号を観察することによって電圧の品質を監視することができます。これらのデバイスは、98%デューティサイクルで動作させるドロップアウト状態での動作が可能なため、車載アプリケーションに最適です。
これらのデバイスは、5Vおよび3.3Vの固定出力電圧を提供するとともに、1V～10Vの範囲で出力電圧を設定する機能を備えています。周波数は、220kHz～2.2MHzの範囲で抵抗による設定が可能です。これらのデバイスは、強制固定周波数PWMモード(FPWM)と、超低自己消費電流のスキップモードを提供します。これらのデバイスは、EMIを低減するスペクトラム拡散スイッチングを出荷時設定でイネーブルすることが可能です。
MAX20004/MAX20006/MAX20008は小型、17ピンFC2QFNパッケージ(3.5mm × 3.75mm)で提供され、使用する外付け部品はごくわずかです。
アプリケーション
- DC分散電源システム
- ナビゲーションおよびラジオヘッドユニット
- 自動車のポイントオブロードアプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

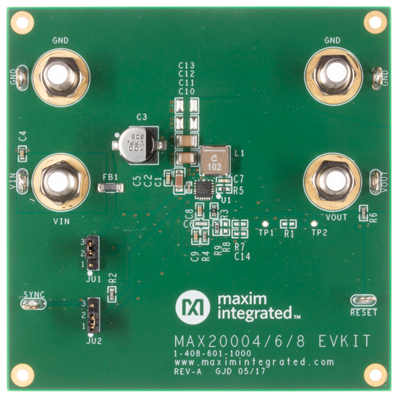

評価キット (2)
参考資料
ツールおよびシミュレーション
EE-Sim® パワー・ツール
EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。
SIMPLISモデル
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX20004AFOA/VY+ | 材料宣誓書（MD） | 信頼性データ | 17-LFCSP_SS-3.5X3.5X0.70 | |
| MAX20004AFOA/VY+T | 材料宣誓書（MD） | 信頼性データ | 17-LFCSP_SS-3.5X3.5X0.70 | |
| MAX20004AFOB/VY+ | 材料宣誓書（MD） | 信頼性データ | 17-LFCSP_SS-3.5X3.5X0.70 | |
| MAX20004AFOB/VY+T | 材料宣誓書（MD） | 信頼性データ | 17-LFCSP_SS-3.5X3.5X0.70 | |
| MAX20004AFOC/VY+ | 材料宣誓書（MD） | 信頼性データ | 17-LFCSP_SS-3.5X3.5X0.70 | |
| MAX20004AFOC/VY+T | 材料宣誓書（MD） | 信頼性データ | 17-LFCSP_SS-3.5X3.5X0.70 | |
| MAX20004AFOD/VY+ | 材料宣誓書（MD） | 信頼性データ | 17-LFCSP_SS-3.5X3.5X0.70 | |
| MAX20004AFOD/VY+T | 材料宣誓書（MD） | 信頼性データ | 17-LFCSP_SS-3.5X3.5X0.70 | |
| ウェハ・ファブリケーション・データ |
