MAX1931

製造中

1つのUSBポート用、電流制限スイッチ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 出力電流：0.5A保証
  • 短絡保護：0.75A保証
  • 10msのフォルトブランキングタイムアウトを内蔵
  • パワーアップ時の障害信号なし
  • サーマルシャットダウン保護
  • 電源電圧範囲：2.7V～5.5V
  • 消費電流：14µA
  • 小型10ピンµMAXパッケージ

    • MAX1931は、フォルトブランキング付き電流制限60mΩスイッチです。0.64A～1.06Aにプリセットされた高精度電流制限によって、このスイッチはUSBアプリケーションに最適です。また、低自己消費電流(14µA)とシャットダウン電流(1µA)によって、ポータブルアプリケーションでバッテリ電力を節電します。MAX1931は2.7V～5.5Vの入力で動作するため、3Vおよび5Vシステムに最適です。

    障害信号が、内部電流制限値に達したことをマイクロプロセッサに通知します。さらに、10msのフォルトブランキング機能によって、瞬時的な障害(容量性負荷にホットスワップする際に発生する障害など)を無視することができるため、ホストシステムへの誤警報を防止します。このフォルトブランキングは、デバイス駆動時の障害信号の発生を防止します。

    MAX1931では、出力過電流状態になると、スイッチが0.64A～1.06Aに電流制限し、10msのブランキング期間の後にアクティブローFAULTがローになります。過電流状態が解消されると、アクティブローFAULTはハイインピーダンス状態に戻ります。

    MAX1931は、USBポートを保護するいくつかの安全機能を備えています。内蔵サーマル過負荷保護は、電力消費とジャンクション温度を制限します。また、このデバイスは、過負荷から入力電源を保護する高精度電流制限回路を内蔵しています。MAX1931は、省スペースの10ピンµMAXパッケージで提供されます。

    アプリケーション

    • バッテリチャージャ
    • ドッキングステーション
    • 活線挿抜電源
    • ノートブックコンピュータ
    • ポータブル機器
    • USBポートおよびハブ
    MAX1931
    1つのUSBポート用、電流制限スイッチ

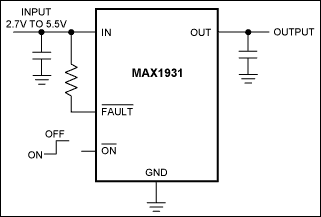

    MAX1931：標準動作回路
