製品概要

機能と利点

  • 高精度電流制限(1.4A min、2.1A max)
  • 10msのアクティブローOCブランキングタイムアウトを内蔵
  • パワーアップ時のアクティブローOCブランキング
  • 125mΩ (max)ハイサイドMOSFET
  • 過電流ロジック出力による短絡/サーマル保護
  • 低電圧ロックアウト
  • 自己消費電流:16µA
  • スタンバイ消費電流:1µA (max)
  • 電源電圧範囲:2.7V~5.5V
  • UL®認定:UL# E211395

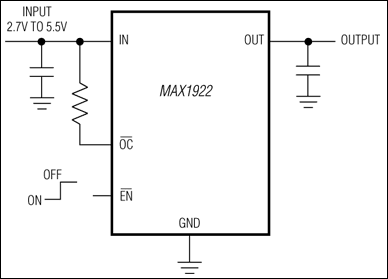

製品概要

フォルトブランキング内蔵の電流制限70mΩスイッチのMAX1922は、1.4A~2.1Aにプリセットされた高精度電流制限を備えており、デュアルUSBアプリケーションに最適です。また、低自己消費電流(16µA)とスタンバイ電流(1µA)によって、ポータブルアプリケーションでバッテリ電力を節電します。MAX1922は2.7V~5.5Vの入力で動作するため、3Vおよび5Vシステム双方に最適です。

過電流信号(アクティブローOC)は、内蔵の電流制限に達したことをマイクロプロセッサに通知します。さらに、10msの過電流ブランキング機能によって、瞬時的な障害(動作中に容量性負荷にホットスワップする際に発生する障害など)を無視することができるので、ホストシステムへの誤警報を防止します。このフォルトブランキングは、デバイス起動時のアクティブローOC信号の発生も防止します。

MAX1922には、USBポートを保護するいくつかの安全機能が搭載されています。内蔵のサーマル過負荷保護は、電力消費とジャンクション温度を制限します。また、このデバイスは、過負荷から入力電源を保護する高精度電流制限回路も内蔵しています。

MAX1922は省スペース8ピンSOパッケージおよび10ピンTDFNパッケージで提供され、拡張温度範囲(-40℃~+85℃)で動作します。

アプリケーション

  • ドッキングステーション
  • ノートブックコンピュータ
  • USBハブ
  • USBポート
