MAX187-MAX189_jp: +5V、低電力、12ビットシリアルADC Data Sheet (Rev. 0)10/1/1993PDF653K
製品概要
機能と利点
- 12ビット分解能
- 積分非線形性:±½ LSB (MAX187A/MAX189A)
- 内部トラック/ホールド、75kHzのサンプリングレート
- +5V単一電源動作
- 低電力:
- 2µAのシャットダウン電流
- 1.5mAの動作電流
- 内部バッファ付きリファレンス:4.096V (MAX187)
- 3線式シリアルインタフェース、SPI、QSPI、およびMICROWIREに対応
- 小型8ピンPDIPおよび16ピンSO
製品概要

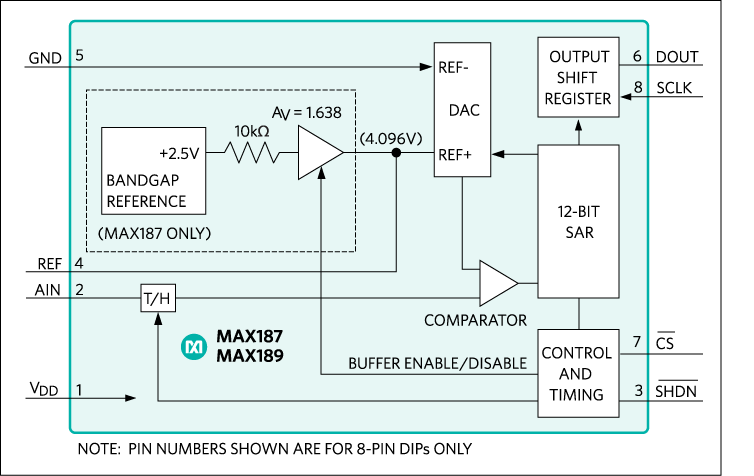

シリアル12ビットアナログ-デジタルコンバータ(ADC)のMAX187/MAX189は、+5V単一電源で動作し、0~5Vのアナログ入力範囲を備えています。両製品とも8.5µsの逐次比較型ADC、高速トラック/ホールド(1.5µs)、オンチップクロック、および高速3線式シリアルインタフェースを備えています。
MAX187/MAX189は75kspsのスループットレートで信号をデジタイズできます。外付けハードウェアを用いずに多くのデジタル信号プロセッサやマイクロコントローラと通信可能なインタフェースによって外部クロックによりデータにアクセスします。このインタフェースはSPI、QSPI™、MICROWIRE®に対応しています。
MAX187はバッファ付きリファレンスを内蔵していますが、MAX189は外部リファレンスが必要です。MAX187/MAX189ともパッケージは省スペース8ピンPDIPおよび16ピンSOで提供されており、消費電力は7.5mW、またシャットダウン中はわずか10µWに低減します。
これらのコンバータは優れたAC特性、超低消費電力、使いやすさ、小型パッケージといった特長を備えているため、リモートDSPやセンサーアプリケーション、または低消費電力および省スペース化が要求される回路に最適です。
アプリケーション
- 高精度プロセス制御
- 絶縁型データ収集
- ポータブルデータロギング
- 遠隔デジタル信号処理
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
MAX189 Reliability Data1/12/2023PDF158K
