MAX1240

+2.7V、低電力、12ビットシリアルADC、8ピンSO

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 11
1Ku当たりの価格 最低価格:$9.20
特長
  • 電源:
    • +2.7V~+3.6V単一(MAX1240)
    • +2.7V~+5.25V単一(MAX1241)
  • 分解能:12ビット
  • 2.5Vリファレンス内蔵(MAX1240)
  • 小型パッケージ:8ピンPDIP/SO
  • 低電力:
    • 3.7µW (73ksps、MAX1240)
    • 3mW (73ksps、MAX1241)
    • 66µW (1ksps、MAX1241)
    • 5µW (パワーダウンモード)
  • 内部トラック/ホールド
  • 3線シリアルインタフェース:SPI/QSPI/MICROWIRE
  • 内部クロック
製品概要
show more Icon

MAX1240/MAX1241は、8ピンパッケージに収められた低電力、12ビットアナログ-ディジタルコンバータ(ADC)です。MAX1240は単一+2.7V~+3.6V電源で動作し、MAX1241は単一+2.7V~+5.25V電源で動作します。どちらのICも7.5µsの逐次比較ADC、高速トラック/ホールド(1.5µs)、クロックおよび高速3線シリアルインタフェースを備えています。

電力消費は、73kspsの最大サンプリング速度で僅か37mW (VDD = 3V)となっています。2µAシャットダウンモードにより、低スループットレート時の電力節減を実現しています。

MAX1240は2.5Vリファレンスを内蔵し、MAX1241は外部リファレンスを必要とします。MAX1241は、0V~VREFの信号を受け付け、リファレンス入力範囲は正電源電圧が含まれます。外部クロックが、3線インタフェースからデータにアクセスします。このインタフェースは、標準マイクロコントローラI/Oポートに直接接続しており、SPI™、QSPI™およびMICROWIRE™とコンパチブルです。

これらのコンバータは、優れたAC特性および超低電力特性に加えて、使いやすくパッケージが小型のため、リモートセンサおよびデータ収集アプリケーション、あるいはその他の省電力、小型化が必要な回路に最適です。MAX1240/MAX1241は、8ピンPDIPおよびSOパッケージで提供されています。

アプリケーション

  • バッテリ駆動アプリケーション
  • 計測
  • 絶縁型データ収集
  • ポータブルデータロギング
  • プロセス制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 11
1Ku当たりの価格 最低価格:$9.20

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1240ACSA+
  • HTML
  • HTML
MAX1240AESA+
  • HTML
  • HTML
MAX1240AESA+T
  • HTML
  • HTML
MAX1240AESA/V+
  • HTML
  • HTML
MAX1240AESA/V+T
  • HTML
  • HTML
MAX1240BCSA+
  • HTML
  • HTML
MAX1240BESA+
  • HTML
  • HTML
MAX1240BESA+T
  • HTML
  • HTML
MAX1240BESA/V+
  • HTML
  • HTML
MAX1240BESA/V+T
  • HTML
  • HTML
MAX1240CCSA+
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 1, 2020

- 1702R

ASSEMBLY

MAX1240ACSA+

最終販売

5 22, 2018

- 1702N

ASSEMBLY

MAX1240AESA+

製造中

MAX1240AESA+T

製造中

10 30, 2020

- 1702R2

ASSEMBLY

MAX1240BCSA+

製造中

MAX1240BESA+

製造中

MAX1240BESA+T

製造中

MAX1240CCSA+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 1, 2020

- 1702R

arrow down

ASSEMBLY

MAX1240ACSA+

最終販売

5 22, 2018

- 1702N

arrow down

ASSEMBLY

MAX1240AESA+

製造中

MAX1240AESA+T

製造中

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX1240BCSA+

製造中

MAX1240BESA+

製造中

MAX1240BESA+T

製造中

MAX1240CCSA+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

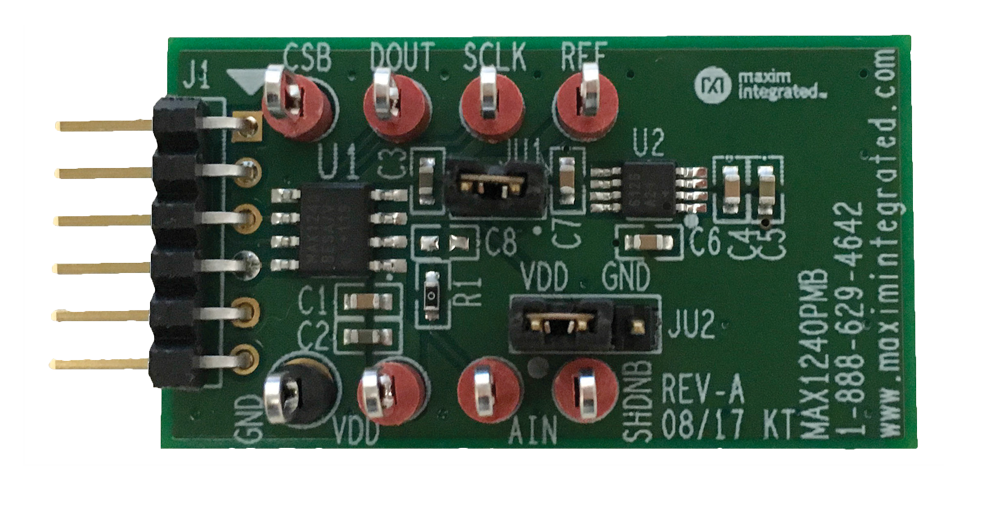

MAX1240PMB

MAX1240/MAX1241の評価キット

zoom

MAX1240PMB

MAX1240/MAX1241の評価キット

MAX1240/MAX1241の評価キット

機能と利点

  • 6ピンPMod対応コネクタ(SPI)
  • 電圧リファレンス実装(MAX6126)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7/8/8.1/10対応ソフトウェア

製品の詳細

MAX1240の評価キット(EVキット)は、低電力、12ビットシリアルADCのMAX1240を実証します。MAX1240ペリフェラルモジュール(Pmod)とUSB2PMB2モジュールがMAX1240のEVキットのシステムを形成します。Windows XP、およびWindows® 7/8/8.1/10対応ソフトウェアは、MAX1240の機能を実証する使いやすいインタフェースを提供します。

MAX1240ペリフェラルモジュールには、8ピンSOパッケージのMAX1240ACSA++が実装されています。

アプリケーション

  • バッテリ駆動アプリケーション
  • 計測
  • 絶縁型データ収集
  • ポータブルデータロギング
  • プロセス制御
reference details image

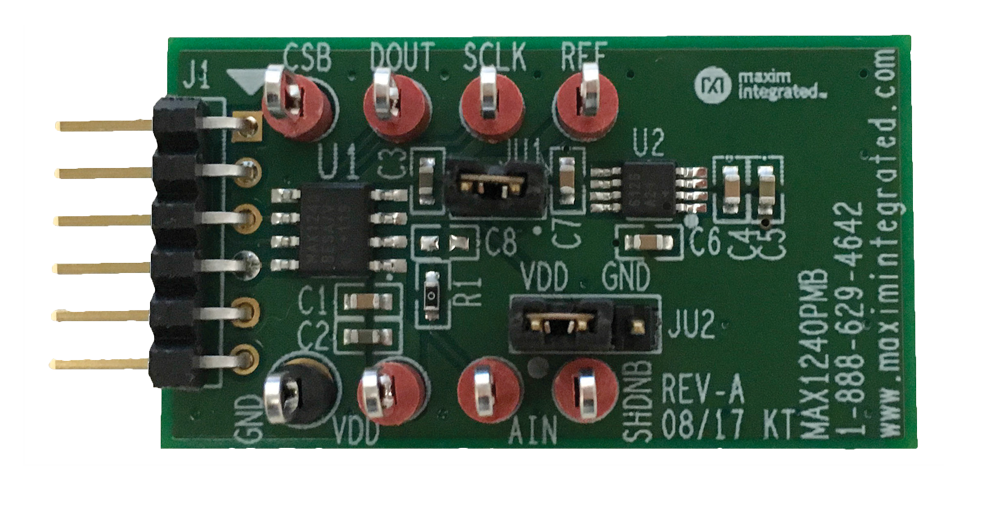

MAX1240EVKIT

MAX1240/MAX1241の評価キット

zoom

MAX1240EVKIT

MAX1240/MAX1241の評価キット

MAX1240/MAX1241の評価キット

機能と利点

  • 6ピンPMod対応コネクタ(SPI)
  • 電圧リファレンス実装(MAX6126)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7/8/8.1/10対応ソフトウェア

製品の詳細

MAX1240の評価キット(EVキット)は、低電力、12ビットシリアルADCのMAX1240を実証します。MAX1240ペリフェラルモジュール(Pmod)とUSB2PMB2モジュールがMAX1240のEVキットのシステムを形成します。Windows XP、およびWindows® 7/8/8.1/10対応ソフトウェアは、MAX1240の機能を実証する使いやすいインタフェースを提供します。

MAX1240ペリフェラルモジュールには、8ピンSOパッケージのMAX1240ACSA++が実装されています。
