製品概要
機能と利点
- 設計時間短縮のための評価キット
- 2個の出力電圧
- メイン出力：1.25V～VIN
- LCD出力：最大28V
- 入力電圧範囲：2.0V～5.5V
- 低自己消費電流：19µA
- シャットダウン消費電流：1µA
- 高スイッチング周波数により外付け部品を小型化
- 高さ0.75mm、4mm x 4mmの小型12ピンTQFNパッケージ
製品概要

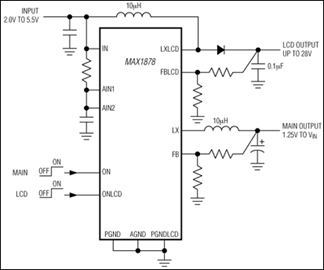

デュアル電源のMAX1878は、PDA用のステップダウンおよびステップアップDC-DCコンバータを小型12ピンTQFNパッケージに封止しています。ステップダウンDC-DCコンバータは、ロジック電源用に最低1.25Vの出力に500mA以上の電流を供給します。ステップアップDC-DCコンバータは、液晶ディスプレイ(LCD)用に最高28Vの出力と15mA以上の電流を供給します。入力電圧2.0V～5.5VのMAX1878は、2セルアルカリバッテリや1セルリチウムイオン(Li+)バッテリ駆動のシステム用に設計されています。
スイッチング周波数が高いため小型のインダクタおよびコンデンサを使用することができ、標準自己消費電流が19µAと小さいので、システムがスタンバイモード時に高効率を実現します。さらに、各出力を個別にイネーブルすることができます。
MAX1878は、高さ0.75mm、4mm x 4mmの小型12ピンTQFNパッケージで提供され、外付けFETは不要です。設計時間を短縮するためのMAX1878の評価キットも提供されます。
アプリケーション
- GPSレシーバ
- MP3プレーヤー
- オーガナイザ/変換器
- 携帯情報端末(PDA)
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
