MAX1813

大幅調整可能な同期ステップダウンコントローラ、内蔵電圧ポジショニング付

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • High-Efficiency Voltage Positioning
  • Quick-PWM Architecture
  • ±1% VOUT Accuracy Over Line
  • Adjustable Output Slew Rate
  • 0.600V to 2V Adjustable Output Range (5-Bit DAC)
  • 2V to 28V Battery Input Range
  • 200/300/600/1000kHz Switching Frequency
  • Output Undervoltage and Overvoltage Protection
  • Drives Large Synchronous-Rectifier MOSFETs
  • ±20% Accurate Current-Limit
  • 10µA Shutdown Supply Current
  • 2V ±1% Reference Output
  • Power-Good (PGOOD) Indicator
  • Small 28-Pin QSOP Package

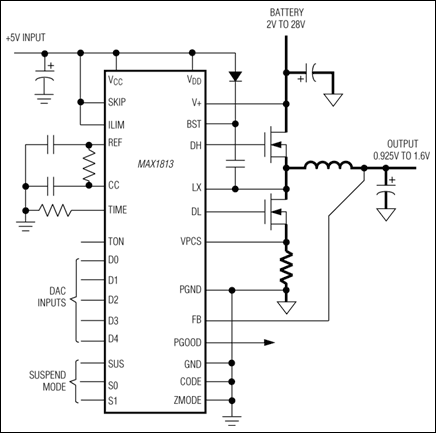

製品概要
show more Icon

アプリケーション

  • CPUコア電源
  • ドッキングステーション
  • ノートブックコンピュータ(IMVP-II/Coppermine)
  • シングルステージ(BATTからVCOREの)コンバータ
  • 2段(+5VからVCORE)コンバータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1813EEI+
  • HTML
  • HTML
MAX1813EEI+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 13, 2023

- 2361N

WAFER FAB

MAX1813EEI+

製造中

MAX1813EEI+T

製造中

1 24, 2019

- 1746N

ASSEMBLY

MAX1813EEI+

製造中

MAX1813EEI+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 13, 2023

- 2361N

arrow down

WAFER FAB

MAX1813EEI+

製造中

MAX1813EEI+T

製造中

1 24, 2019

- 1746N

arrow down

ASSEMBLY

MAX1813EEI+

製造中

MAX1813EEI+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX1813EVKIT

MAX1813の評価キット

zoom

MAX1813EVKIT

MAX1813の評価キット

MAX1813の評価キット

機能と利点

  • 高速、高精度、および高効率
  • IMVP-II/Coppermine/AMD対応
  • 電圧ポジショニング出力
  • 出力コンデンサ点数:6点
  • 高速応答Quick-PWM™アーキテクチャ
  • 入力電圧範囲:7V~24V
  • 0.925V~2.0Vの出力電圧範囲(Coppermine/AMD、5ビットDAC)
  • 0.6V~1.75Vの出力電圧範囲(IMVP-II、5ビットDAC)
  • 負荷電流能力:22A
  • スイッチング周波数:300kHz
  • パワーグッド(PGOOD)インジケータ
  • 28ピンQSOPパッケージ
  • 薄型部品
  • 完全実装および試験済み
  • 製品の詳細

    MAX1813の評価キット(EVキット)は、ハイパワーの、ダイナミック可変ノートブックCPUアプリケーション回路を検証します。このDC-DCコンバータは高電圧バッテリやACアダプタをステップダウンし、高精度低電圧CPUコアのVCCレイルを生成します。MAX1813のEVキットはIntel®モバイルCPUの過渡電圧規格(IMVP-II/Coppermine)に適合し、電圧ポジショニングによって出力コンデンサ要件を最小限にすることができます。MAX1813は、性能、バッテリ、およびサスペンドモードに対応する3個の固有の5ビットVID DACコードを入力できるマルチプレクサを内蔵しています。また、高精度スルーレート制御によって、新規DAC設定に「ジャストインタイム」で遷移できるので、バッテリを出入りするサージ電流を最小限に抑えることができます。

    この完全実装および試験済み回路ボードは、7V~24Vのバッテリ入力範囲からディジタル調整可能な0.6V~2.0Vの出力を供給し、最大出力電流22Aを供給します。このEVキットは300kHzスイッチング周波数で動作し、優れたライン/負荷過渡応答特性を備えています。

    アプリケーション

    • CPUコア電源
    • ドッキングステーション
    • ノートブックコンピュータ(IMVP-II/Coppermine)
    • シングルステージ(BATTからVCOREの)コンバータ
    • 2段(+5VからVCORE)コンバータ
