製品概要

機能と利点

  • 小型10ピンµMAXパッケージにデュアルUSBスイッチを内蔵
  • チャネル当たりの保証負荷電流:500mA
  • 20msフォルトブランキングを内蔵
  • USB規格適合
  • 入力電圧範囲:+4.0V~+5.5V
  • 低自己消費電流:45µA
  • シャットダウン電流:3µA
  • 独立したシャットダウンコントロール
  • 独立したアクティブローFAULTインジケータ出力
  • 熱過負荷保護

製品概要

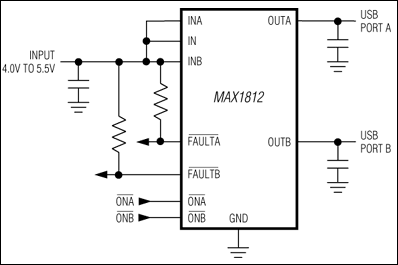

MAX1812は、USBアプリケーション用に特別に設計されたデュアル電流制限スイッチです。各チャネルは、500mAの電流供給能力を保証されており、USB規格に適合しています。MAX1812は自己消費電流(45µA)とシャットダウン電流(3µA)が小さいため、ポータブルアプリケーションのバッテリを節約できます。

MAX1812は、USBポートを確実に保護するために複数の安全機能を備えています。内蔵の熱過負荷保護機能は、電力消費とジャンクション温度を制限します。本デバイスには高精度の電流制限回路も内蔵されており、過負荷状態および短絡状態から入力電源を保護します。熱過負荷、電流制限、低電圧ロックアウトまたは短絡フォルトが発生すると、独立したフォルト信号(アクティブローFAULTAおよびアクティブローFAULTB)がマイクロプロセサにその旨を知らせます。20msのフォルトブランキング機能により、本回路はホットスワップ等の容量性負荷に起因する瞬間的なフォルトを無視するようになっているため、ホストシステムに誤った警報が送られるのを防ぐことができます。

MAX1812は省スペースの10ピンµMAXパッケージで提供されています。本デバイスのシングルバージョンについては、MAX1693、MAX1694およびMAX1607の データシートを参照して下さい。

アプリケーション

  • コンピュータ:デスクトップ、ワークステーション、サーバ
  • ドッキングステーション
  • ノートブックコンピュータ
  • PDAおよびパームトップコンピュータ
  • USBハブ
  • USBポート

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
