MAX1810
searchIcon

MAX1810

ネットワークインタフェースカードスマートレギュレータ

すべて表示 showmore-icon

ネットワークインタフェースカード用パラレル隣接スイッチ付きデュアルスマートレギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 無中断+3.3V出力
  • 最大出力電流:500mA
  • ハイパワー0.9W 8ピンSOパッケージ
  • サーマルおよび過電流保護
  • 僅か1µFの出力コンデンサ
  • 内部0.18Ω +3.3V補助スイッチ
  • インアクティブな入力への逆電流なし
製品概要
show more Icon

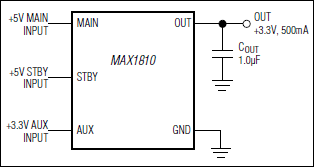

MAX1810は、周辺部品相互接続(PCI)イーサネットネットワークインタフェースカード(NIC)、モデムカードおよびその他のPCI適合機器からメインおよび補助(スタンバイ)電圧を供給されている機器を駆動します。本素子は、+5Vメインまたは+5Vスタンバイ電源から無中断+3.3V/500mA (max)を生成します。両方の+5V入力が+4.1Vよりも低くなると、内部スイッチが+3.3V補助入力を出力に接続します。

補助スイッチの抵抗は僅か0.18Ωであるため、+3.3V補助電源からの出力の落ち込みは最小限で済みます。さらに、MAX1810は出力からバイアスのない入力あるいはインアクティブな入力への逆電流がないことを保証しており、出力に僅か1µFの出力バイパス容量を付けるだけで安定します。

MAX1810はコンパクトな8ピンハイパワー(0.9W) SOパッケージで提供されています。

アプリケーション

  • モデムカード
  • ネットワークインタフェースカード
  • PCIアダプタカード
