MAX17823B

12チャネル高電圧データ収集システム

すべて表示 showmore-icon

安全性、性能、および信頼性に関する最も厳しい車載および産業用OEMの要件に適合

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.90
特長
  • AEC-Q100グレード2温度範囲
    • -40℃~105℃
  • 動作電圧:9V~65V
  • 超低電力動作
    • スタンバイモード:2mA
    • シャットダウンモード:2µA
  • 12のセル電圧測定チャネル
    • 精度:2mV (3.6V、+25℃)
    • 精度:5mV (0℃~+45℃)
    • 精度:10mV (-40℃~+105℃)
  • 12のセルバランシングスイッチ
    • 最大150mA (チャネル当り)
    • 緊急放電モード
  • 2つの温度測定チャネル
  • チップ温度測定
  • 自動過熱保護
  • 29の電圧スレッショルドアラート
    • 12の過電圧フォルト
    • 12の低電圧フォルト
    • 2つの過熱フォルト
    • 2つの低温フォルト
    • 1つのセル不整合アラート(最高のセルと最低のセルの差)
  • 4つのGPIO
  • 内部診断機能によってASIL DおよびFMEAの要件に対応
  • バッテリマネージメントUARTプロトコル
    • デイジーチェーン:最大32デバイス
    • 通信ポート絶縁
    • ボーレート:最大2Mbps (自動検出)
    • 伝播遅延:1.5µs (デバイス当り)
    • パケットエラーチェック(PEC)
  • 出荷時調整済み発振器
    • 外付け水晶不要
  • 64ピンLQFPパッケージ(10mm × 10mm)
製品概要
show more Icon

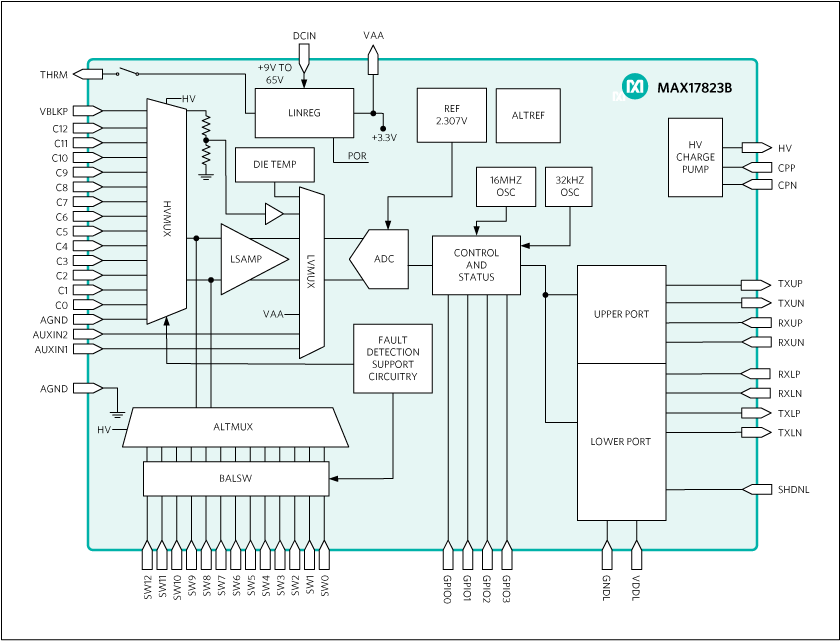

MAX17823Bは、高電圧バッテリモジュール管理用のデータ収集システムです。このシステムは12ビットSAR ADCを備え、12のセル電圧および2つの温度を161µsで測定することができます。セルバランシング用の12の内部スイッチおよび広範な内蔵診断機能があります。最大32のデバイスをデイジーチェーン接続して、384セルの管理および64の温度監視を行うことが可能です。

セル電圧(0V~5V)は、65Vのコモンモード範囲にわたって差動で測定されます。セル測定精度は2mV (typ、3.6Vセル、25℃)です。オーバーサンプリングがイネーブルの場合、チャネル当り最大128の測定値を14ビット分解能で内部的に平均することができます。このシステムは、ICのチップ温度を内部測定することによって熱過負荷発生時にICをシャットダウンすることができます。

このシステムはマキシムのバッテリマネージメントUARTプロトコルを使用して堅牢な通信を実現し、12チャネルバッテリモニタのMAX17880と組み合わせて使用した場合、高い安全度水準を必要とする車載バッテリマネージメントシステムに最適です。

アプリケーション

  • バッテリパック
  • バッテリシステム
  • 電動自転車
  • 電気自動車およびハイブリッド車(HEV)
  • ハイパワーバッテリバックアップシステム
  • 高電圧、マルチセル直列スタック-
  • パワーツール
  • SuperCapバックアップシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17823BGCB+
  • HTML
  • HTML
MAX17823BGCB+T
  • HTML
  • HTML
MAX17823BGCB/V+
  • HTML
  • HTML
MAX17823BGCB/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 1, 2021

- 2181

ASSEMBLY

MAX17823BGCB+

製造中

MAX17823BGCB+T

製造中

MAX17823BGCB/V+

製造中

MAX17823BGCB/V+T

製造中

3 21, 2019

- 1681C2

WAFER FAB

MAX17823BGCB+T

製造中

MAX17823BGCB/V+

製造中

MAX17823BGCB/V+T

製造中

9 14, 2021

- 2134

ASSEMBLY

MAX17823BGCB/V+

製造中

MAX17823BGCB/V+T

製造中

6 21, 2021

- 2134N

ASSEMBLY

MAX17823BGCB/V+

製造中

MAX17823BGCB/V+T

製造中

5 25, 2022

- 2185A

WAFER FAB

MAX17823BGCB/V+T

製造中

4 22, 2021

- 2145

ASSEMBLY

MAX17823BGCB/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 1, 2021

- 2181

arrow down

ASSEMBLY

MAX17823BGCB+

製造中

MAX17823BGCB+T

製造中

MAX17823BGCB/V+

製造中

MAX17823BGCB/V+T

製造中

3 21, 2019

- 1681C2

arrow down

WAFER FAB

MAX17823BGCB+T

製造中

MAX17823BGCB/V+

製造中

MAX17823BGCB/V+T

製造中

9 14, 2021

- 2134

arrow down

ASSEMBLY

MAX17823BGCB/V+

製造中

MAX17823BGCB/V+T

製造中

6 21, 2021

- 2134N

arrow down

ASSEMBLY

MAX17823BGCB/V+

製造中

MAX17823BGCB/V+T

製造中

5 25, 2022

- 2185A

arrow down

WAFER FAB

MAX17823BGCB/V+T

製造中

4 22, 2021

- 2145

arrow down

ASSEMBLY

MAX17823BGCB/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX17823EVKIT

MAX17823Bの評価キット

zoom

MAX17823EVKIT

MAX17823Bの評価キット

MAX17823Bの評価キット

機能と利点

  • バッテリセルストリングエミュレーション
  • UARTインタフェース
  • Windows XP®、Windows Vista®、またはWindows® 7対応ソフトウェア
  • 完全実装および試験済み

製品の詳細

MAX17823の評価キット(EVキット)は、高度スマートバッテリパックコントローラのMAX17823Bの機能を実証します。垂直ヘッダ(P2、P3、P5、およびP6)によって複数のEVキットの接続が可能で、最大32デバイスのデイジーチェーン機能に対応します。

アプリケーション

  • バッテリパック
  • バッテリシステム
  • 電動自転車
  • 電気自動車およびハイブリッド車(HEV)
  • ハイパワーバッテリバックアップシステム
  • 高電圧、マルチセル直列スタック-
  • パワーツール
  • SuperCapバックアップシステム
