MAX17703

製造中

4.5V~60V、同期整流式降圧リチウムイオン・バッテリ・チャージャ・コントローラ

広入力電圧、高効率、スイッチングスーパーキャパシタバッテリチャージャ

製品モデル
2
1Ku当たりの価格
最低価格:$2.81
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • リチウム・ポリマー、LiFePO4、およびチタン酸リチウムを含むリチウムイオン・バッテリ用に最適化された機能セット
    • 充電電流安定化精度:±4%
    • 充電電流モニタ精度(ISMON):±6%
    • 電圧安定化精度:±1%
    • 設定可能な定電流(CC)モード充電電流(ILIM)
    • テーパー電流閾値およびテーパー・タイマーによる満充電バッテリ検出時の充電完了
    • 広い入力電圧範囲:4.5V~60V
    • 可変出力電圧範囲:1.25V~12の直列リチウムイオン・セル
    • 外部クロック同期(RT/SYNC)を備えた可変周波数:125kHz~2.2MHz
  • 過酷な環境条件で信頼性の高い動作
    • 入力短絡保護(GATEN)
    • セーフティ・タイマー機能(TMR)
    • 過放電バッテリの検出およびプリコンディショニング(DDTH)
    • バッテリ温度検出および温度範囲内での充電(TEMP)
    • サイクル単位の過電流制限
    • 設定可能なEN/UVLO閾値
    • オープンドレイン出力を使用するステータス出力監視(FLG1およびFLG2)
    • 過熱保護
    • CISPR 32 (EN55032) Class B伝導および電磁放射に適合
    • 広い周囲動作温度範囲:-40℃~+125℃/ジャンクション温度範囲:-40℃~+150℃
MAX17703
4.5V~60V、同期整流式降圧リチウムイオン・バッテリ・チャージャ・コントローラ

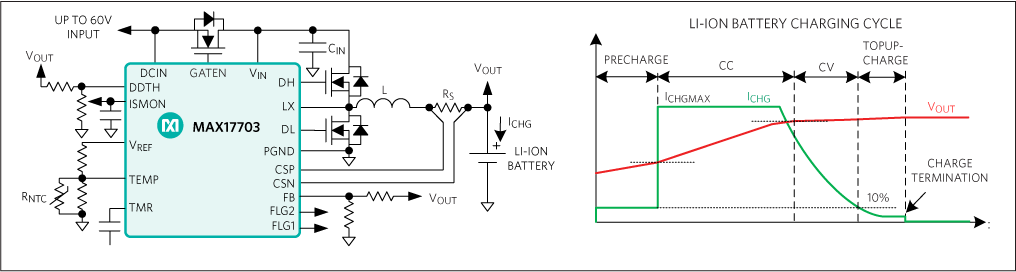

MAX17703:簡易アプリケーション回路
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション


評価用キット

MAX17703EVKITA

Evaluation Kit for the MAX17703 in 4.2V Li-Ion Battery Charger Application

機能と利点

  • Operates from an 6.3V to 60V Input Supply
  • 10A CC Mode Charging Current
  • 4.2V CV Mode Charging Voltage
  • 350kHz Switching Frequency
  • Resistor-Programmable UVLO Threshold (EN/UVLO)
  • Input-Short Protection
  • 3V Programmed Deeply Discharged Battery Detection
  • Capacitor Programmed 10.4 hours Safety Timer
  • Charge Termination on Full Battery Detection with Taper Current Threshold and Taper-Timer
  • Cycle-by-Cycle Overcurrent Limit
  • External Clock Synchronization (RT/SYNC)
  • Charger Status Flags (FLG1, FLG2)
  • Charging Current Monitoring (ISMON)
  • Battery Temperature Sensing and Charge when Within Operating Temperature Range +5°C to +45°C
  • IC Overtemperature Protection
  • Complies with CISPR 32 (EN55032) Class B Conducted and Radiated Emissions
  • Proven PCB Layout
  • Fully Assembled and Tested

製品詳細

アプリケーション

  • 照明、セキュリティカメラ、コントロールパネル用バッテリバックアップ
  • ビルおよびホーム-オートメーションのバックアップ電源
  • 産業用のバッテリ充電およびエネルギー蓄積
  • ポータブル産業用機器および医療用機器
  • 電動工具およびハンドヘルド端末

MAX17703EVKITA
Evaluation Kit for the MAX17703 in 4.2V Li-Ion Battery Charger Application
