MAX17702

製造中

4.5V～60V、同期整流式降圧鉛蓄電池バッテリ・チャージャ・コントローラ

データシート (Rev. 1)
製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$2.81
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 鉛蓄電池バッテリ用に最適化された機能セット
    • 充電電流安定化精度：±4%
    • 充電電流モニタ精度（ISMON）：±6%
    • 電圧安定化精度：±1%
    • 設定可能な定電流（CC）モード充電電流（ILIM）
    • テーパー電流閾値およびアブソーブCVタイマー（TMR）による満充電バッテリ検出
    • 広い入力電圧範囲：4.5V～60V
    • 可変出力電圧範囲：1.25V～4つの直列12V鉛蓄電池
    • 外部クロック同期（RT/SYNC）を備えた可変周波数：125kHz～2.2MHz
  • 過酷な環境条件で信頼性の高い動作
    • 入力短絡保護（GATEN）
    • 過放電バッテリの検出およびプリコンディショニング（DDTH）
    • バッテリ温度検出および温度範囲内での充電（TEMP）
    • 出力電圧の温度補償
    • サイクル単位の過電流制限
    • 設定可能なEN/UVLO閾値
    • オープンドレイン出力を使用するステータス出力監視（FLG1およびFLG2）
    • 過熱保護
    • CISPR 32（EN55032）Class B伝導および電磁放射に適合
    • 広い周囲動作温度範囲：-40℃～+125℃／ジャンクション温度範囲：-40℃～+150℃
MAX17702
4.5V～60V、同期整流式降圧鉛蓄電池バッテリ・チャージャ・コントローラ

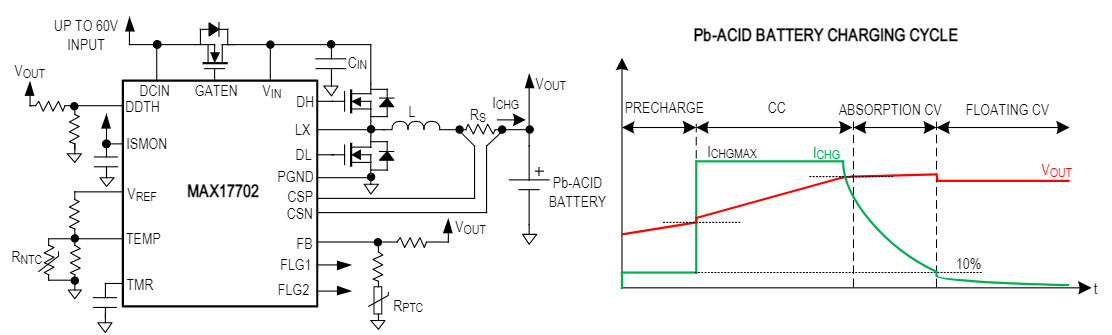

MAX17702 Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

SIMPLISモデル 1

評価用キット

MAX17702EVKITA

13.8V鉛蓄電池充電器アプリケーションのMAX17702の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 動作入力電源：16.8V～60V
  • CCモード充電電流：10A
  • CV電圧：13.8V (アブソーブCV)および13.5V (フローティングCV)
  • スイッチング周波数：350kHz
  • 抵抗でプログラマブルなUVLO閾値(EN/UVLO)
  • 入力短絡保護
  • 11Vにプログラムされた過放電バッテリ検出
  • コンデンサでプログラムされた17時間のアブソーブCVタイマー
  • テーパー電流閾値またはアブソーブCVタイマーによる満充電検出
  • サイクル単位の過電流制限
  • 外部クロック同期(RT/SYNC)
  • チャージャ・ステータス・フラグ(FLG1およびFLG2)
  • 充電電流監視(ISMON)
  • バッテリ温度検出および-20℃～+60℃の動作温度範囲内のみの充電
  • 充電電圧温度補償：-18mV/℃
  • IC過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • CISPR 32 (EN55032) Class B伝導および電磁放射に適合

製品詳細

MAX17702EVKITA# (EVキット)は、高効率、高電圧、Himalaya同期整流式降圧DC/DC鉛蓄電池(Pb-acid)チャージャ・コントローラのMAX17702を評価するための実証済みデザインを提供します。このEVキットは鉛蓄電池を定電流(CC)、アブソーブ定電圧(CV)状態で充電し、テーパー電流閾値の検出後またはアブソーブCV状態でアブソーブCVタイマーのタイムアウト後にフローティングCV状態へと移行します。このEVキットは、16.8V～60Vの入力電源から鉛蓄電池を10AのCCモード充電電流(ICHGMAX)および13.8VのアブソーブCV電圧(VOUT)で充電するように設計されています。このEVキットは、公称24Vの入力電圧のアプリケーション用に最適化されています。EVキットのスイッチング周波数は、最適な効率と部品サイズを実現するために350kHz (fSW)に設定されています。このEVキットは、アブソーブCV状態での最大充電時間を設定するためのアブソーブCVタイマー(TMR)を備えています。このEVキットはバッテリ温度検出を備えており、温度が許容充電温度範囲内の場合にのみ充電を行います。また、このEVキットはバッテリ温度に基づく充電電圧温度補償も備えています。また、このEVキットは伝導、放射EMIおよび熱性能を最適化した、優れたレイアウト例を提供します。ICの利点および特長の詳細については、MAX17702 ICのデータシートを参照してください。

アプリケーション

  • 照明、セキュリティカメラ、コントロールパネル用バッテリバックアップ
  • ビルおよびホーム-オートメーションのバックアップ電源
  • 産業用のバッテリ充電およびエネルギー蓄積
  • ポータブル産業機器
  • パワーツール
