MAX17542G

製造中

42V、1A、超小型、高効率、同期整流ステップダウンDC-DCコンバータ

高効率を実現する、FET内蔵、42V同期整流バックコンバータ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 外付け部品および総コストを削減
    • ショットキー不要の同期整流動作
    • 全セラミックコンデンサ、超小型レイアウト
  • DC-DCレギュレータの在庫数を削減
    • 広入力電圧：4.5V～42V
    • 可変出力：0.9V～92%VIN
    • 供給電流：最大1A
  • 消費電力を低減
    • ピーク効率：90%以上
    • シャットダウン電流：0.9µA (typ)
  • 過酷な産業環境で信頼性の高い動作
    • ヒカップモード電流制限、シンク電流制限、オートリトライ起動
    • 出力電圧監視内蔵(アクティブローRESET端子)
    • 設定可能なEN/UVLOスレッショルド
    • 可変ソフトスタートとプリバイアス起動
    • 高い工業用周囲動作温度範囲：-40℃～+125℃ / ジャンクション温度範囲：-40℃～+150℃

MOSFET内蔵、高効率、高電圧、同期整流ステップダウンDC-DCコンバータのMAX17542Gは、4.5V～42Vの入力で動作します。このコンバータは、最大1Aを供給可能で、0.9V～0.92 x VINの出力電圧を生成します。フィードバック(FB)電圧の精度は、-40℃～+125℃にわたって±1.7%以内です。

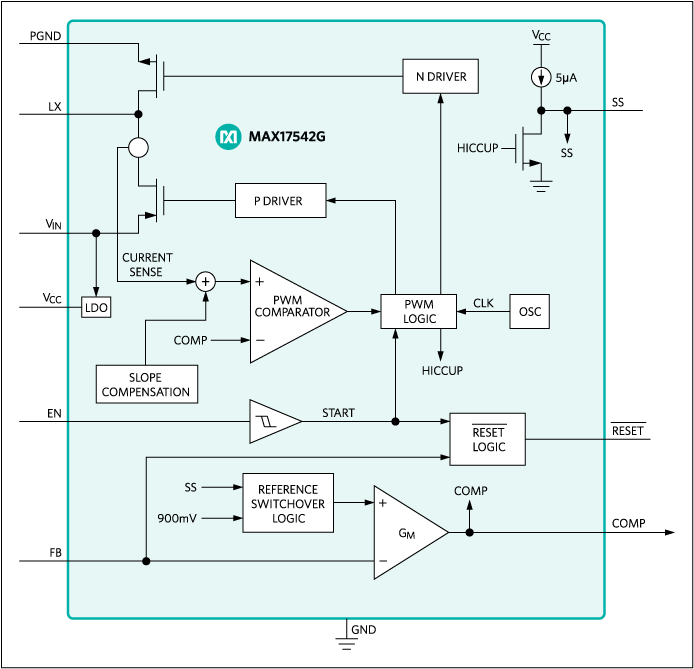

MAX17542Gは、パルス幅変調(PWM)のピーク電流モード制御を使用し、あらゆる負荷で600kHzの固定スイッチング周波数で動作します。このデバイスは、10ピンTDFNパッケージ(3mm x 2mm)で提供されます。シミュレーションモデルが利用可能です。

アプリケーション

  • 基地局、VoIP、テレコム
  • バッテリ駆動機器
  • 汎用PoL (ポイントオブロード)
  • ホームシアター
  • HVACおよびビル制御
  • 産業用プロセス制御
MAX17542G
42V、1A、超小型、高効率、同期整流ステップダウンDC-DCコンバータ
MAX17542G：標準アプリケーション回路(5V出力、1A最大負荷電流)
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1

評価用キット

MAX17542GTBEVKIT

MAX17542Gの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作入力電源：6V～42V
  • 出力電圧：5V
  • 出力電流：1A
  • スイッチング周波数：600kHz
  • イネーブル/UVLO入力
  • 抵抗で設定可能なUVLOスレッショルド
  • オープンドレイン、アクティブローRESET出力
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX17542G 5V出力のEVキットは、TDFNパッケージの5V高効率、高電圧、同期整流ステップダウンDC-DCコンバータのMAX17542Gを評価するための実証済みデザインを提供します。このEVキットは、6V～42Vの入力電源から、最大1Aの負荷電流で5Vを生成します。EVキットは、最適な効率と部品サイズを実現するために600kHzの固定スイッチング周波数を備えています。このEVキットは、あらゆる負荷およびライン状態で一定したスイッチング周波数を提供する強制PWM制御方式を特長としています。

アプリケーション

  • 基地局、VoIP、テレコム
  • バッテリ駆動機器
  • 汎用PoL (ポイントオブロード)
  • ホームシアター
  • HVACおよびビル制御
  • 産業用プロセス制御

MAX17542GTAEVKIT

MAX17542Gの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作入力電源：5V～42V
  • 出力電圧：3.3V
  • 出力電流：1A
  • スイッチング周波数：600kHz
  • イネーブル/UVLO入力
  • 抵抗で設定可能なUVLOスレッショルド
  • オープンドレイン、アクティブローRESET出力
  • 過電流および過熱保護
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX17542G 3.3VのEVキットは、TDFNパッケージの3.3V高効率、高電圧、同期整流ステップダウンDC-DCコンバータのMAX17542Gを評価するための実証済みデザインを提供します。このEVキットは、5V～42Vの入力電源から、最大1Aの負荷電流で3.3Vを生成します。EVキットは、最適な効率と部品サイズを実現するために600kHzの固定スイッチング周波数を備えています。このEVキットは、あらゆる負荷およびライン状態で一定したスイッチング周波数を提供する強制PWM制御方式を特長としています。

アプリケーション

  • 基地局、VoIP、テレコム
  • バッテリ駆動機器
  • 汎用PoL (ポイントオブロード)
  • ホームシアター
  • HVACおよびビル制御
  • 産業用プロセス制御
MAX17542GTBEVKIT
MAX17542Gの評価キット
MAX17542GTAEVKIT
MAX17542Gの評価キット
