製品概要
機能と利点
- 外付け部品数および総コストを削減
- ショットキー不要の同期整流動作
- 内部補償によって任意の出力電圧に対応
- ソフトスタート内蔵
- 全セラミックコンデンサ、小型レイアウト
- DC-DCレギュレータの在庫数を削減
- 広入力電圧：4V～42V
- 可変出力：0.8V～0.9 x VIN
- 外部同期を備えた可変スイッチング周波数：100kHz～2.2MHz
- 消費電力を低減
- 自己消費電流：22µA
- ピーク効率：90%以上
- PFMによって軽負荷効率の向上を実現
- シャットダウン電流：1.2µA
- 過酷な環境で信頼性の高い動作
- ピーク電流制限保護
- 出力電圧監視内蔵(アクティブローRESET)
- 設定可能なEN/UVLOスレッショルド
- プリバイアス負荷への単調な起動
- 過熱保護
- 高い工業用周囲動作温度範囲：-40℃～+125℃/ジャンクション温度範囲：-40℃～+150℃

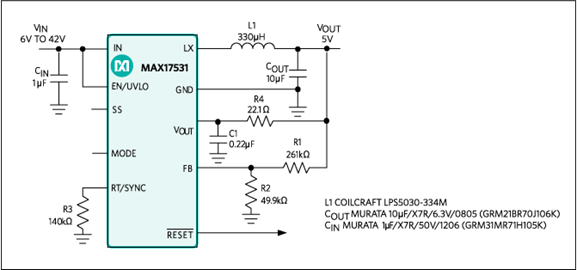

製品概要
MOSFETを内蔵した高効率、高電圧、同期整流ステップダウンDC-DCコンバータのMAX17531は、4V～42Vの入力で動作します。このコンバータは最大50mAを供給可能で、0.8V～0.9 x VINの出力電圧を生成します。フィードバック(FB)電圧の精度は、-40℃～+125℃にわたって±1.75%以内です。
MAX17531は、ピーク電流モード制御を使用し、パルス幅変調(PWM)またはパルス周波数変調(PFM)モードでの動作が可能です。
このデバイスは、10ピンTDFNパッケージ(3mm x 2mm)および10ピンµMAX®パッケージ(3mm x 3mm)で提供されます。シミュレーションモデルが利用可能です。
類似製品のMAX17552のデータシートの日本語版がございますのでご参照ください。
アプリケーション
- バッテリ駆動機器
- 高電圧LDO代替
- HVACおよびビル制御
- 産業用センサーおよびプロセス制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
